在FPGA设计中经常会出现有大量没有使用的IO管脚。这些管脚在PCB板可能有固定的状态，可能悬空，有些是为整个项目的后期开发或升级预留的输入、输出管脚。这些管脚在当前没有使用的状态下如何处理呢？这个可能设计到具体的应用以及PCB连接的情况而定。通常有一下几种情况。
1. 未使用管脚状态分析及设定
- 硬件设计时已确定某些IO管脚不会使用，而且在PCB板上已经加上上拉或下拉电阻，此时可以根据需要设为input tri-stated, 也可以设定为output driving specified signal（即输出悬空），也可以设定为弱上拉（input tri-stated with weak pullup）或下拉接地（output driving ground），一般输出接地下拉较强，建议一定要检查PCB的上下拉，以免增加较大的功耗。
- 为用的IO管脚在PCB布线时就是悬空的，此时应设置为带上拉或下拉的输入或输出，或输入带总线维持的电路（input tri-stated with bus hold circuitry)，为什么一定要上拉接高电平或下拉接地呢？主要是在悬空管脚附近可能存在高频信号或脉冲信号，此时如果完全悬空会形成电容耦合效应，使高频信号形成耦合通路。

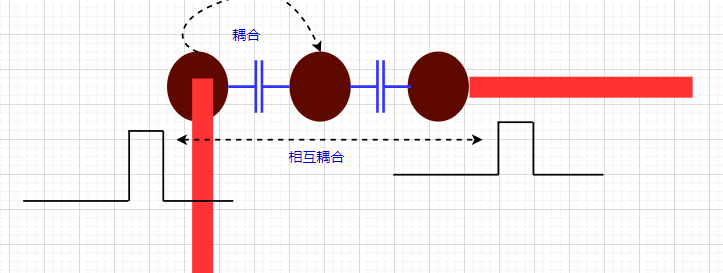

图1 完全悬空

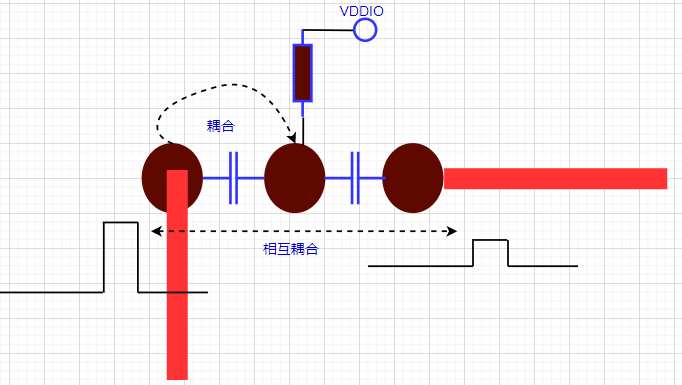

图2 FPGA IO内部上拉
图2可以看出未用的管脚上拉后，信号虽然还有耦合，但由于未用的管脚有电流通路（经过电源，形成交流高频通路），因此经过未用管脚耦合到其它管脚的信号幅度就大幅衰减。下拉接地的原理与上拉相同。经过以上处理也可以有效消除EMI。
- 那么总线维持的电路（input tri-stated with bus hold circuitry)又是什么原理呢？如图3，

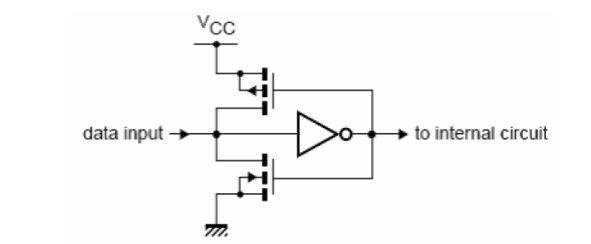

图3 总线维持的电路
图3可以设为输入脚并带总线维持电路，这种处理办法主要针对周边有大量的空脚未使用，可能会引起输入端的电平漂移，使两个MOS管的状态不稳定，从而产生较大的功耗。加入非门后反馈到MOS管的的栅极使MOS管处于稳定的数字状态，可以有效减小功耗。
2. Quautus下如何设定未使用的IO

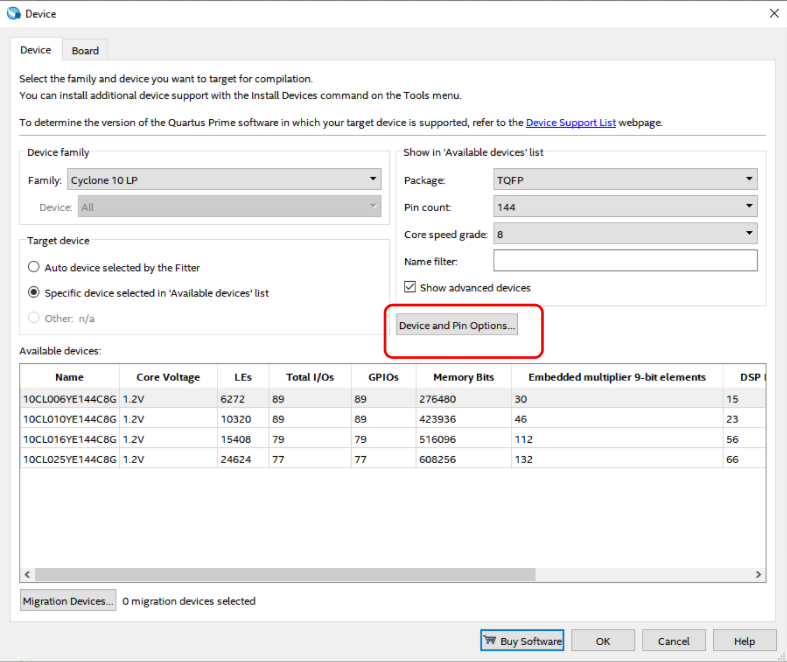

点击菜单 Assignments–> Device , 显示界面如图4，
图4
图4中，单击红框标注的按钮（Device and Pin Options），进入器件和管脚设置，如图5所示，
图5

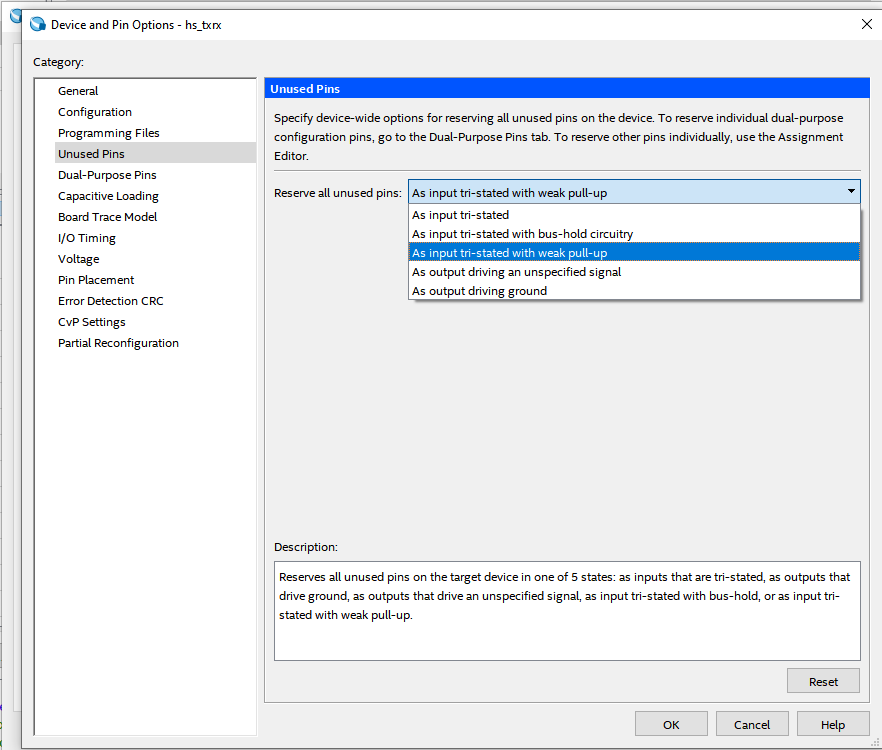

图5中找到Unsued Pins 选项， 根据需要在图5右边的Reserved all unused pins: 单击下拉框， 设置对应的选项即可。
3. Vivado下如何设置未用的管脚
可以在XDC文件添加如下未用管脚属性设置，
配置管脚设置如下：
set_property BITSTREAM.CONFIG.M0PIN PULLNONE [current_design]
set_property BITSTREAM.CONFIG.M1PIN PULLNONE [current_design]
set_property BITSTREAM.CONFIG.M2PIN PULLNONE [current_design]
set_property BITSTREAM.CONFIG.TCKPIN PULLNONE [current_design]
set_property BITSTREAM.CONFIG.TDIPIN PULLNONE [current_design]
set_property BITSTREAM.CONFIG.TDOPIN PULLNONE [current_design]
set_property BITSTREAM.CONFIG.TMSPIN PULLNONE [current_design]
未使用的管脚设置如下：
set_property BITSTREAM.CONFIG.UNUSEDPIN PULLDOWN [current_design]
可以根据需要设置PULLDOWN，PULLUP或PULLNONE等。
