前几节课在Vivado下学习并使用了ROM IP核。除了ROM之外，CPU内还有另外一类非常重要的储存类型，RAM（Random Access Memory，随机存取存储器）。相比于ROM只可初始化和进行读操作。RAM更加灵活，可以随时读写存储。RAM的用处十分广泛，可以作为CPU的程序存储器（ITCM），数据存储器（DTCM），可以用于数字信号处理，图像处理等。实际上，在Vivado下生成RAM IP核也比较容易，本节课将讲述在Vivado下配置一个Block Memory的真双端口RAM IP核的详细步骤。
1.Vivado下RAM分类
在配置RAM IP核之前，先了解下Vivado可生成RAM IP核的种类。Vivado对于Xilinx 7系列FPGA支持以下3种RAM（可参考文章Xilinx 7系列FPGA Block RAM概述）：
- 单端口RAM
- 简单双端口RAM
- 真双端口RAM
它们的特点如下：
- Single Port RAM，单端口RAM，只有一组地址线，读写分时进行。
- Simple Dual-port （SDP）RAM，简单双端口RAM，有完整两组数据和地址线，但是一个端口只能读，另外一个端口只能写。
- True Dual-port （TDP）RAM，真双端口RAM，可以看作是两个单端口RAM共用了相同的存储空间。
注意：简单双端口RAM和真双端口RAM的区别是，简单双端口RAM一个端口只能读，另外一个端口只能写；真双端口RAM的两个端口都可以读写。也就是说，只有真双端口RAM的A端写入接口，只连接了B端的读取接口，真双端口RAM才和简单双端口RAM等效。
2.生成RAM IP的步骤与配置选项详解
这里为了使两个端口都可以进行读写操作，将生成真双端口RAM的IP核。

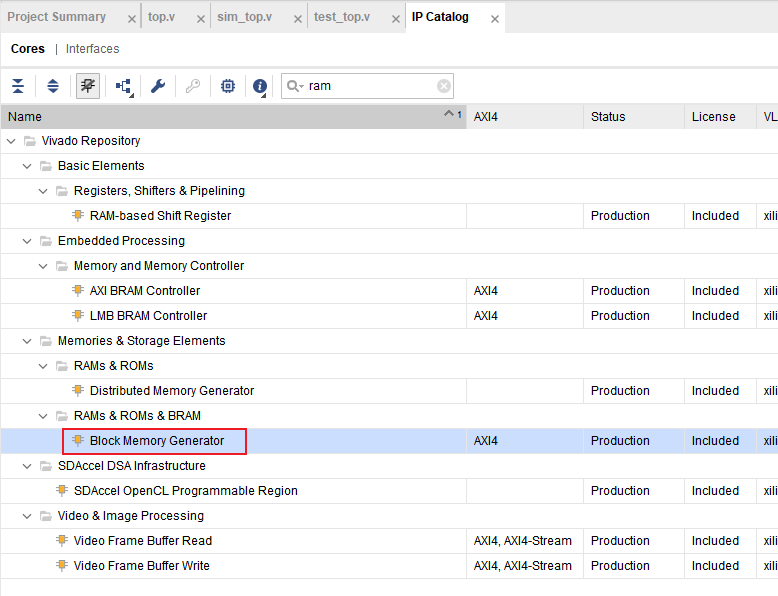

- 参照之前Vivado下ROM IP核的生成方法，打开Vivado下IP Catalog，在搜索栏中输入“ram”，选择Memories & Storage Elements –> RAMs & ROMs & BRAM –> Block Memory Generator，如下图所示：
图1 选择Block Memory Generator IP核
- 双击IP核，打开之后，界面如下图所示。

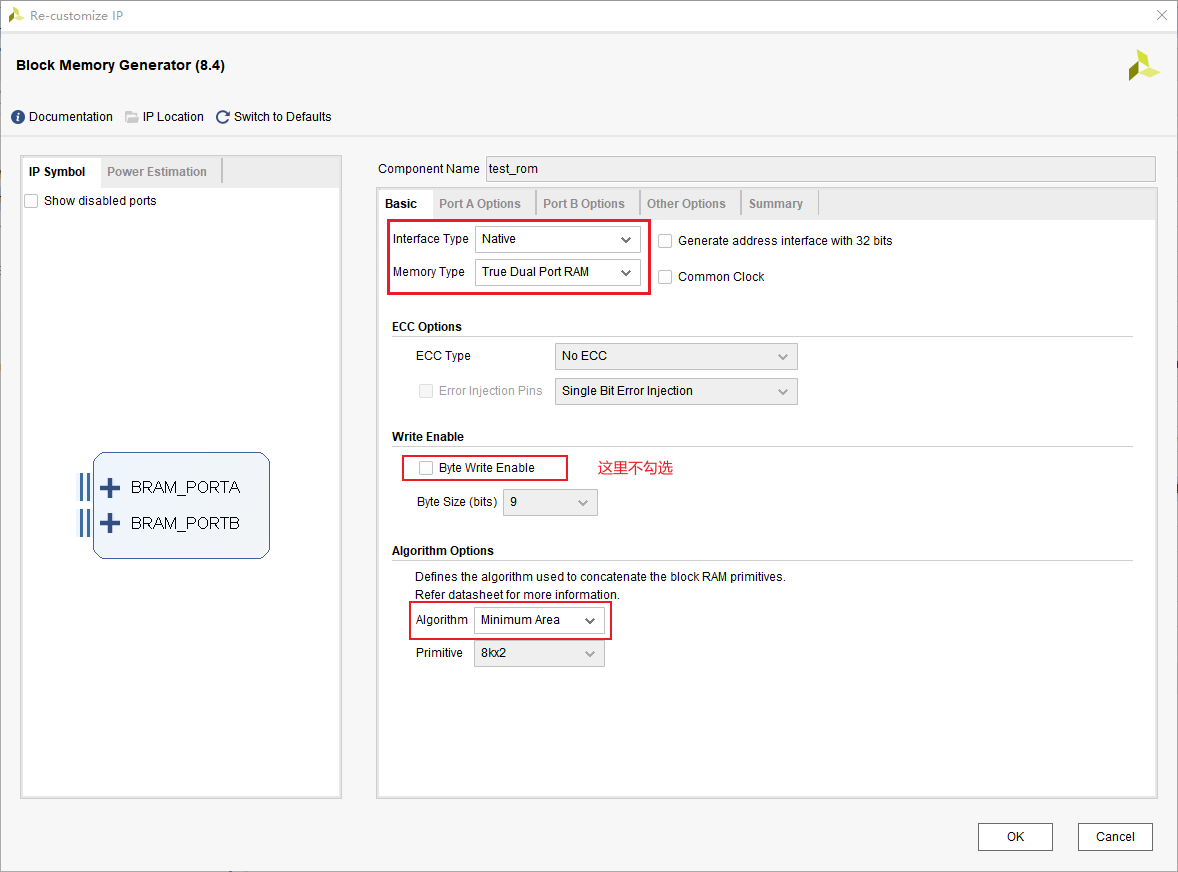

图2 Block Memory Generator IP核 Basic
- 选择Interface Type为Native（这里不选择AXI4，关于配置成AXI4接口的例子，在之后会有专门的文章进行讨论）。
- 在配置Block Memory Generator的过程中可以选择Memory Type，其中就有RAM的选项，这里选择True Dual Port RAM。
- 在Write Enable下有Byte Write Enable的选项，这里不勾选。
Byte Write可以将数据的Byte Size设定为8-bit的字节宽度，也可以设定为9-bit的字节宽度。9-bit字节宽度包括了8-bit数据和1-bit的奇偶（parity）。设置之后，数据宽度会被严格限制为整数倍字节宽度（8-bit或9-bit）。Byte Write会对数据的每一个字节生成相应的写使能，顺序是高数据字节对应高位的写使能。使用如下图所示（图中是单端口RAM，RAM全初始化为0）：

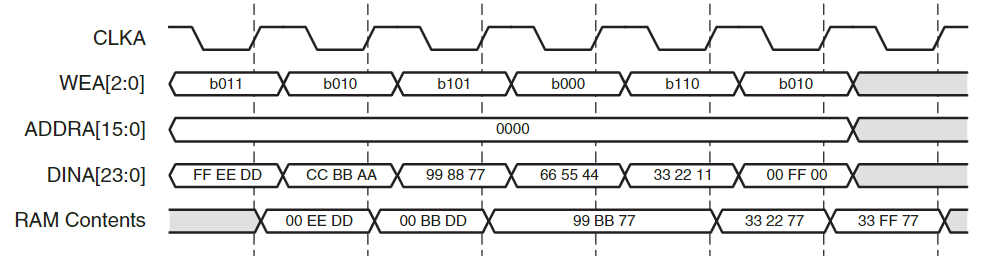

图3 Byte Write时序图
从上图可以看出6次写操作都是对一个相同的地址000。数据宽度是24-bit，因此对应的写使能需要3-bit，分别控制相应的数据字节。注意只有写使能被置位时，DINA对应的字节才能被写进RAM，否则不能写进RAM。比如当写使能为3’b011时，数据24’hFFEEDD中，只有字节EE和DD被成功写入RAM，下一次的写使能为3’b010时，数据24’hCCBBAA只有对应的字节BB能被成功写入RAM，剩下的两个字节将不做任何操作，即字节00和DD保持不变，所以第二次写操作后，RAM中的数据是24’h00BBDD。

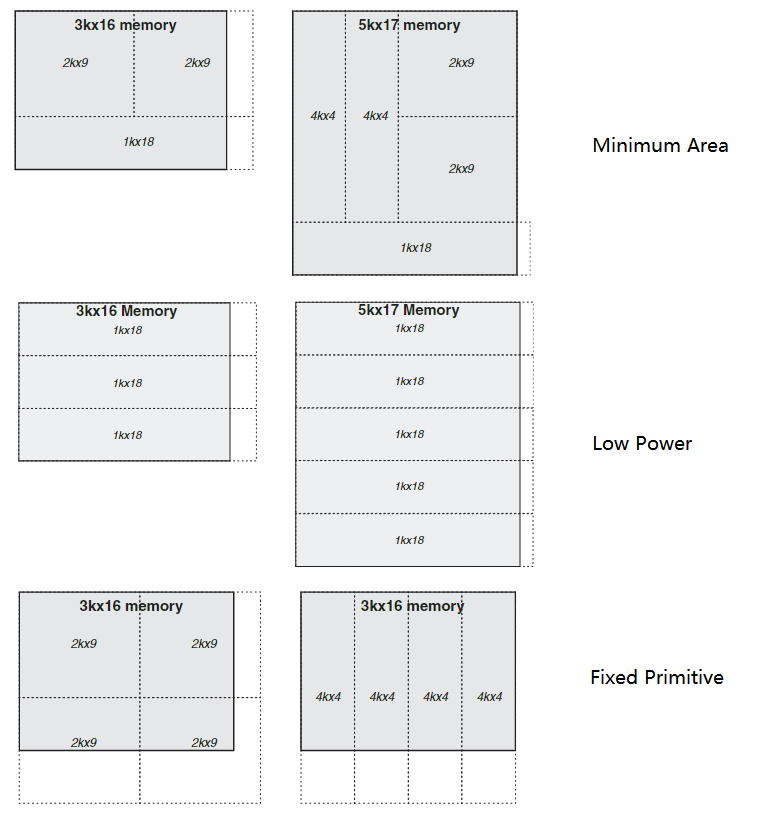

- Algorithm Options 可选Minimum Area，Low Power和Fixed Primitives 3种。这里选择Minimum Area。 三种算法的举例如下图所示：
图4
Minimum Area算法可以使用最少的RAM原语块。Low Power算法最小化读取或写入操作期间启用的原语数量，但是可能会用更多的RAM原语块。Fixed Primtives算法只需要一种RAM原语块，并根据需要进行拼接。

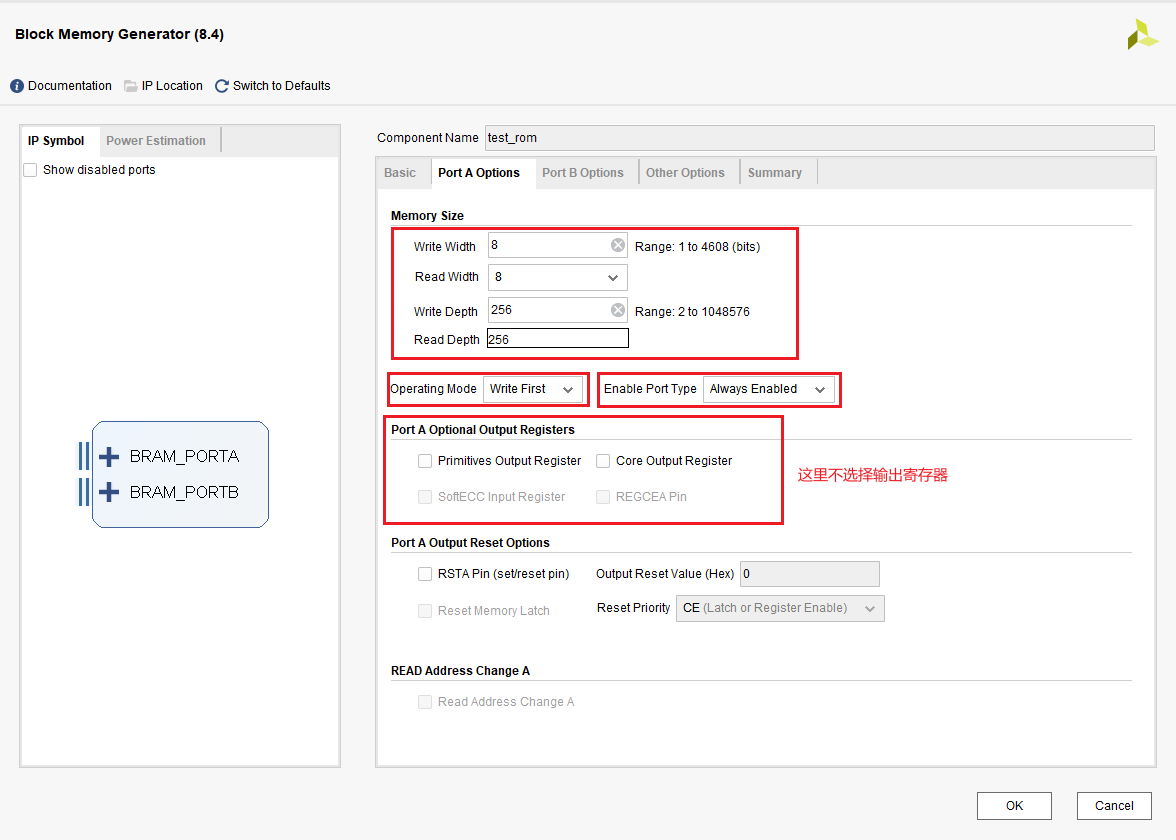

图5 Block Memory Generator IP核 Port A Options
- Port A的配置如上图所示，A端口读写数据的宽度都为8-bit，深度为256。
注意：Vivado下支持读写数据不同步：
Block Memory Generator允许不同的读写数据宽度比（相对宽松，可选的比例为1：32，1：16，1：8，1：4，1：1，2：1，4：1，8：1，16：1和32：1），比如A端口写数据的宽度为8-bit，A端口读数据的宽度可以为16-bit。实际上，A,B端口的输入输出：dinA，doutA，dinB和doutB的数据宽度可以都不相同。注意如果数据宽度不同，那么数据深度也会相应的自动变化。比如A端口写数据的宽度为8-bit，A端口读数据的宽度为16-bit。那么如果设定A端口写数据的深度为256，A端口读数据的深度会自动设置成128。数据宽度的比率，会在数据深度比中以倒数出现。在RAM中，数据是以小端格式（little-endian）存储的。
- 这里Operating Mode选择 Write First
因为RAM是可以读写的内存，在同时读写一个地址时会发生冲突。Xilinx公司的Block Memory Generator对于每个端口都提供了3种写模式：
Write First Mode：

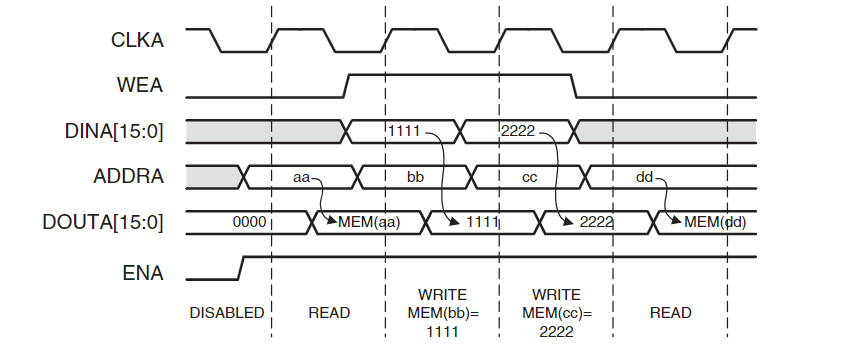

图6 Write First Mode时序图
如上图所示，在Write First模式下执行写入操作时，并发的读操作会在输出上显示新写入的数据。 但是，在某些情况下（比如使用byte-Write 或者读写数据宽度不同时），无法保证内存输出的正确性。
Read First Mode：

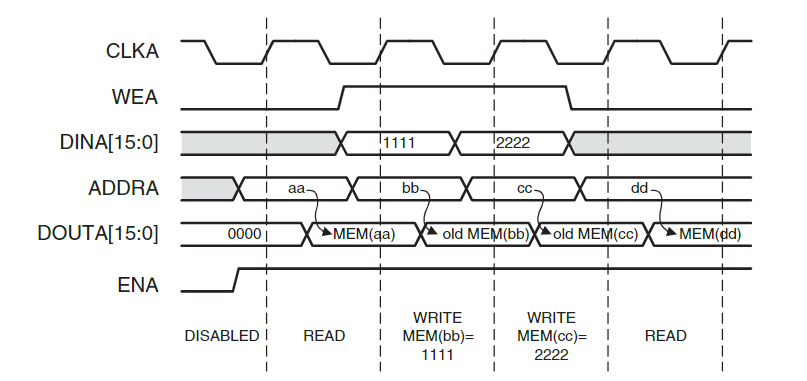

图7 Read First Mode时序图
如上图所示，在Read First模式下，地址里存储的旧数据先被读出来，写进的新数据再被存储到地址中，即先读后写。
No Change Mode：

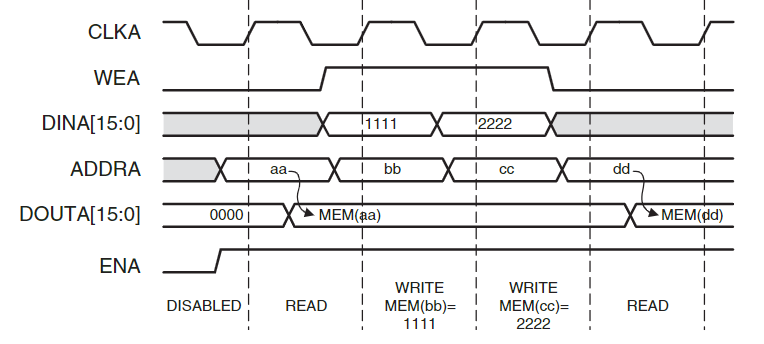

图8 No Change Mode时序图
在No Change模式中，在写操作的时候，读出的数据会保持不变。输出的数据仍然是之前读出的数据，不受同一个端口的写操作影响，如上图所示。
- Enable Port Type选择Always Enabled
- 对于Port A Optional Output Registers有两个选项：Primitive Output Register和Core Output Register，优点是会提升性能，缺点是都会为读取操作增加一个额外的时钟周期延迟。这里不选择输出寄存器。

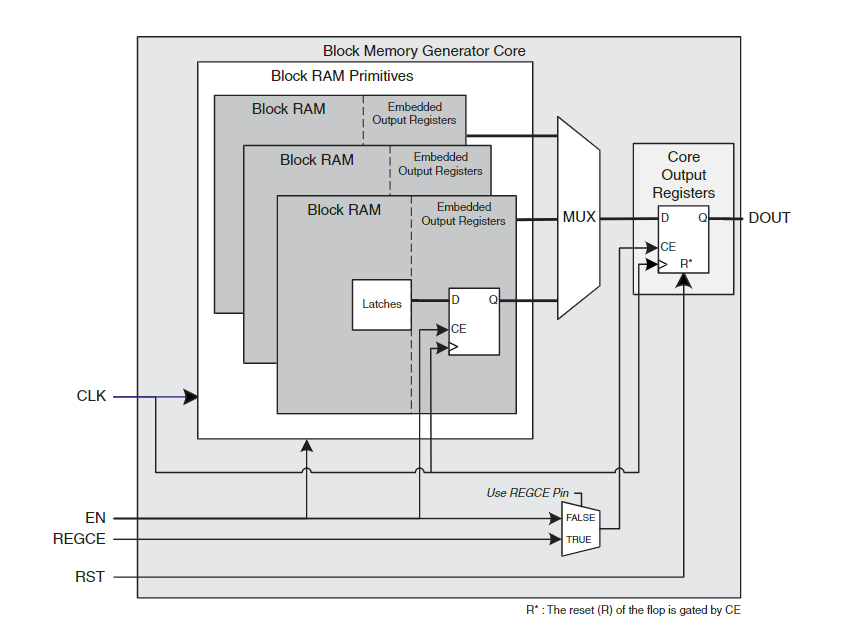

Primitive Output Register是Block Memory Generator里的嵌入式输出寄存器，不需要额外的FPGA资源，而Core Output Register需要FPGA的额外资源和通用的内部连线，如图所示：
图9

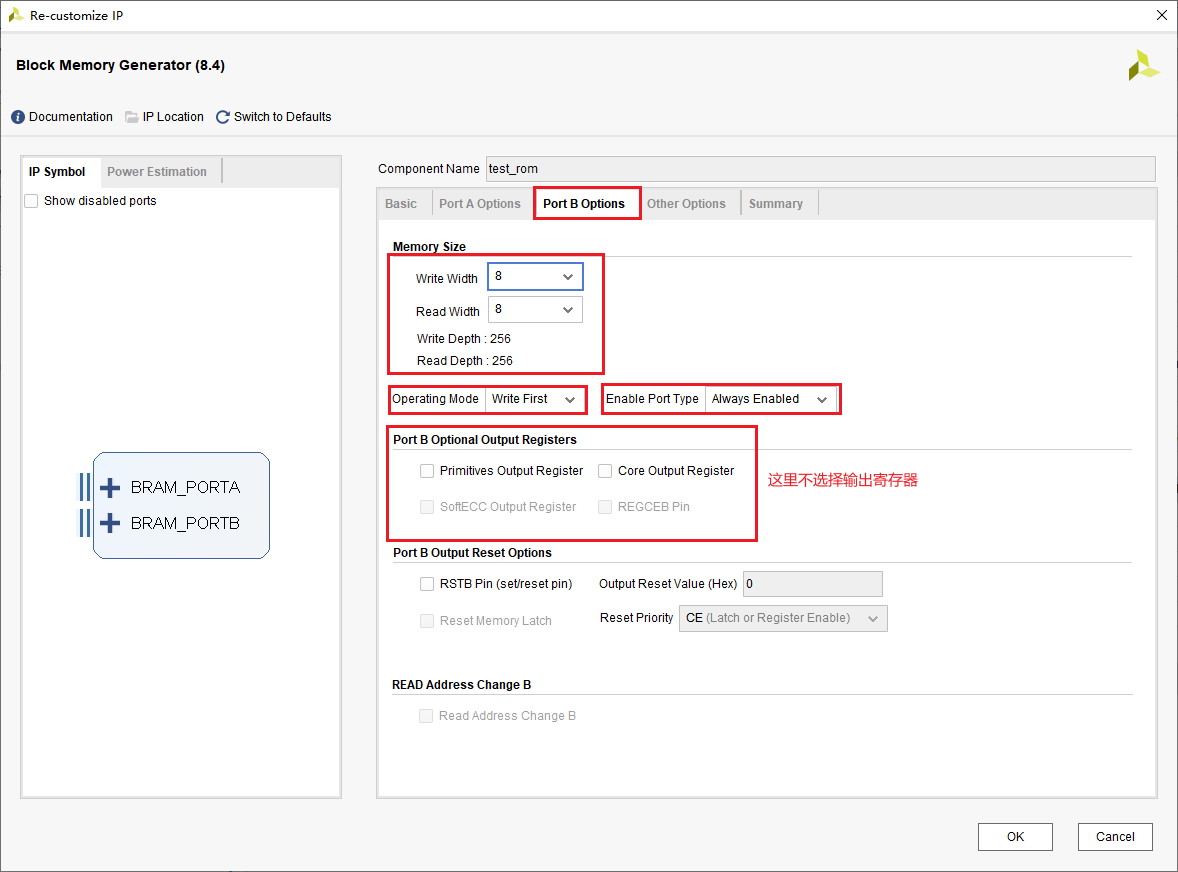

图10 Block Memory Generator IP核 Port B Options
- 对于Port B，读写的数据宽度也选择8-bit，Vivado会自动生成相应的读写数据深度。其它的选项与Port A一致。Operating Mode选择Write First，Enable Port Type选择Always Enabled，也不选择输出寄存器。

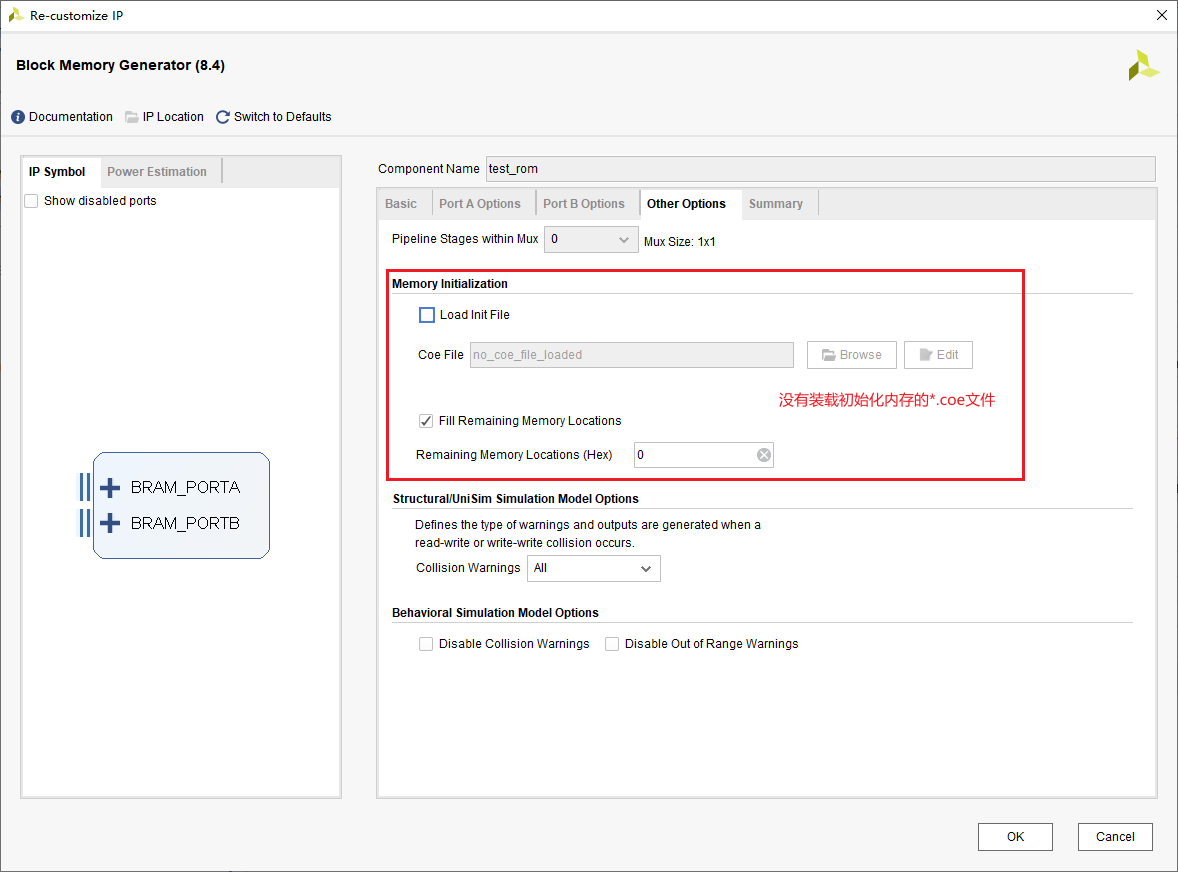

图11 Block Memory Generator IP核 Other Options
- 这里没有选择装载初始化内存的*.coe文件，因为RAM和ROM不同，RAM除了初始化外，还可以进行写操作，所以需要的数据可以在工程运行时填充进去。

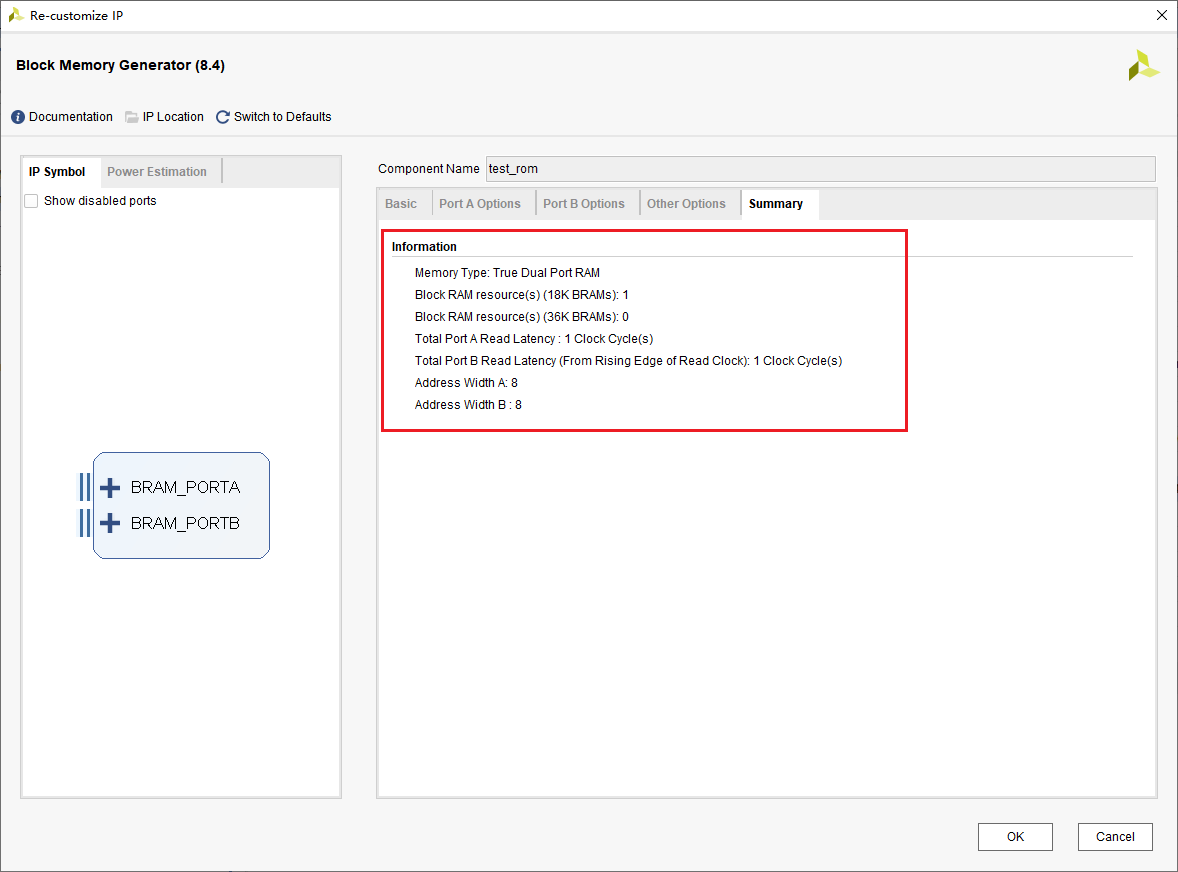

图12 Block Memory Generator IP核 Summary
- Block Memory Generator IP核的总结。Memory Type是真双端口，因为8 * 256 = 2K，所以只需要使用1个18K BRAM就足够。
- 读操作有1个时钟周期的延时（内部逻辑自有，无法消除）。
- A，B端读写操作的数据宽度都是8-bit。
之后的文章会讲解如何使用这个生成的真双端口RAM IP核。
文章参考：
[1]Xilinx.com, 2021. [Online]. Available: https://www.xilinx.com/support/documentation/ip_documentation/blk_mem_gen/v8_3/pg058-blk-mem-gen.pdf. [Accessed: 06- Jul- 2021].
