之前学习了许多和Verilog文件操作相关的函数，比如$fdisplay，$fwrite，$fseek，$ftell，$feof，$fgetc，$fgets，$fread等，本节课将结合BMP图像的特点，练习使用其中几个函数操作BMP文件。
1. BMP格式
在开始使用Verilog文件操作函数之前，先简单介绍一下BMP文件的格式。BMP（bitmap，位图），也通常被称为DIB（device independent bitmap，与设备无关的位图）。BMP文件是独立于显示器的位图数字图像文件格式（关于图像色彩的内容，比如RGB24，详见文章 图像色彩空间转换 。）。BMP是Windows系统常用的图像存储格式，通常以扩展名 “ *.bmp ” 的方式出现。因为BMP文件格式与设备无关，所以BMP文件经常在设备之间传送。
BMP文件格式如下表所示：
表1：
| 结构名称 | 可选/必选 | 尺寸 | 目的 | 描述 |
|---|---|---|---|---|
| 位图文件头（Bitmap file header） | 必选 | 14 个字节 | 存储有关位图图像文件的一般信息 | 文件加载到内存后不需要 |
| DIB 文件头 | 必选 | 固定大小 （存在 7 个不同的版本） |
存储有关位图图像的详细信息并定义像素格式 | 紧跟在位图文件头之后，最通用的DIB文件头为BITMAPINFOHEADER，长度为40个字节 |
| 额外的位掩码（Extra bit masks） | 可选 | 3 或 4个 DWORD （12 或 16 字节） |
定义像素格式 | 仅在 DIB 标头是BITMAPINFOHEADER且 Compression Method 成员设置为 BI_BITFIELDS 或 BI_ALPHABITFIELDS 的情况下出现 |
| 颜色表（Color table） | 可选 | 可变 | 定义位图图像数据（像素数组）使用的颜色 | 强制颜色深度（ color depth）≤ 8 位 |
| 间隙1（Gap 1） | 可选 | 可变 | 结构对齐 | 位图文件头中的文件偏移到像素阵列的工件 |
| 像素阵列（Pixel array） | 必选 | 可变 | 定义像素的实际值 | 像素格式由 DIB 标头或额外位掩码定义。Pixel 数组中的每一行都被填充为 4 字节大小的倍数 |
| 间隙2（Gap 2） | 可选 | 可变 | 结构对齐 | DIB 头中的 ICC 配置文件数据偏移字段的工件 |
| ICC 颜色配置文件（ICC color profile） | 可选 | 可变 | 定义颜色管理的颜色配置文件 | 还可以包含指向包含颜色配置文件的外部文件的路径。当作为“非压缩 DIB”加载到内存中时，它位于颜色表和 Gap1 之间。 |
- BMP文件头应该是应用程序首先读取的，来确保该文件确实为BMP文件并且没有被损坏，可以正常读出。BMP文件的总长度从BMP文件头的偏移量0x2开始，共两个字节。
- DIB文件头告诉应用程序有关图像的详细信息，用来在屏幕上显示图像，一般常用的BITMAPINFOHEADER格式下，DIB文件头的长度为40个字节。
- 颜色表是一个字节表，通常以RGB24格式指定，用来列出位图使用的颜色，以便在颜色显示能力有限的设备上进行优化，便于将来转换为不同的像素格式和颜色表。
- 像素阵列是以32-bit为单位排列，逐个像素的描述图像（宽度不足4个字节的BMP图像需要加上padding）。图像像素描述的规律一般是从下到上，从左到右，逐行从图像的底部到顶部。
以一个8*8（没有padding）的BMP图像为例来说明BMP格式：
图像如下所示（为了清楚展现，做了拉伸放大处理）：
图1 BMP图像

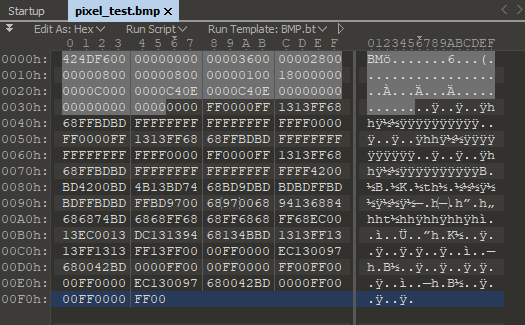

使用HEX 格式打开该BMP文件，如下所示:
图2 HEX格式打开BMP文件
分析该文件如下表所示：
表2：
| 偏移量 | 大小（字节） | HEX值（16进制表示） | 描述 |
|---|---|---|---|
| 位图文件头（Bitmap file header） | |||
| 0h | 2 | 42 4D | ID |
| 2h | 4 | F6 00 00 00 | BMP文件的大小（54 字节的文件头 + 192字节的像素色彩），54 = 14（位图文件头） + 40（DIB文件头），192 = 8 * 8 * 3（8*8个像素，每个像素使用RGB24描述，3个字节） |
| 6h | 2 | 00 00 | 保留 |
| 8h | 2 | 00 00 | 保留 |
| Ah | 4 | 36 00 00 00 | 可以找到像素阵列（位图数据）的偏移量 |
| DIB 文件头 | |||
| Eh | 4 | 28 00 00 00 | DIB 标头中的字节数（从这一点开始），为40个字节 |
| 12h | 4 | 08 00 00 00 | 位图的宽度（以像素为单位） |
| 16h | 4 | 08 00 00 00 | 位图的高度（以像素为单位）。像素顺序是从下到上的。 |
| 1Ah | 2 | 01 00 | 使用的颜色平面数量 |
| 1Ch | 2 | 18 00 | 每个像素使用的位数，这里因为是RGB24，所以是0x18 |
| 1Eh | 4 | 00 00 00 00 | 不适用像素阵列压缩 |
| 22h | 4 | C0 00 00 00 | 位图数据（像素阵列）的大小，为192个字节 |
| 26h | 4 | C4 E0 00 00 | 图像的打印分辨率，每米3780（0xEC4） 个像素（水平/垂直） |
| 2Ah | 4 | C4 E0 00 00 | |
| 2Eh | 4 | 00 00 00 00 | 调色盘中的颜色数量 |
| 32h | 4 | 00 00 00 00 | 0表示所有的颜色都是重要的 |
| 像素阵列（Pixel array） | |||
| 36h | 3 | 00 00 FF | 红色 |
| 39h | 3 | FF 00 00 | 蓝色 |
| 3Ch | 3 | 13 13 FF | 浅一点的蓝色 |
| 3Fh | 3 | FF 68 68 | 粉红色 |
| … | … | … | … |
| F3h | 3 | 00 FF 00 | 绿色 |
2. BMP实验

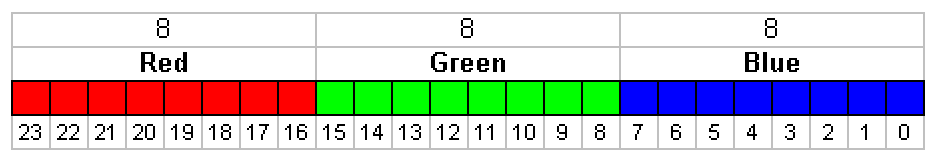

实验目的：使用Verilog文件操作函数将BMP文件（假设DIB文件头格式为BITMAPINFOHEADER，图像宽度是4的倍数，不考虑padding，可参见表2）中所有的蓝色成分和红色成分交换，例如，某个像素的RGB值为0xff0000，处理后输出该像素为0x0000ff。如下图所示为RGB24的格式中蓝色成分和红色成分的位置：
图3 RGB24格式
- 实验代码（仿真Testbench）如下：
`timescale 1ns / 1ps
module bmp_test(
);
//original bmp file
localparam FILE_TXT = "D:/Files_import/2022/0207/test3.bmp";
//new bmp file with color switched
localparam FILE_NEW = "D:/Files_import/2022/0207/pixel_new.bmp";
integer fpre,fnew; // two bmp files
integer i;//debuging purpose only
//parameter to adjust the endian, color and etc.
reg [7:0] fbyte1, fbyte2, fbyte3, fbyte4;
reg [7:0] fbyte [3:0];
integer num;//param used for $fread
reg [31:0] image_size;//param for counting image size
reg [31:0] image_width;//param for counting image width
reg [31:0] image_height;//param for counting image height
initial
begin
i = 0;
fpre = $fopen(FILE_TXT, "rb"); //binary read
fnew = $fopen(FILE_NEW,"wb"); //binary write
if(fpre == 0)
begin
$display("$open file failed") ;
$stop;
end
$display("\n ============= file opened... ============= ") ;
//================= BMP HEADER + DIB HEADER ================
//byte 0-1
num = $fread(fbyte,fpre,0,2);
i = i + 2;
#5;
$fwrite(fnew,"%c",fbyte[0]);
$fwrite(fnew,"%c",fbyte[1]);
//BYTE 0x2-0x5 image size
num = $fread(fbyte,fpre,0,4);
i = i + 4;
$fwrite(fnew,"%c",fbyte[0]);
$fwrite(fnew,"%c",fbyte[1]);
$fwrite(fnew,"%c",fbyte[2]);
$fwrite(fnew,"%c",fbyte[3]);
image_size = {fbyte[3],fbyte[2],fbyte[1],fbyte[0]};
#10;
$display("The total image size is %d\n",image_size) ;
#10;
//Byte 0x6-0x11
while(i < 32'h12)
begin
num = $fread(fbyte1,fpre,0,1);
i = i + 1;
$fwrite(fnew,"%c",fbyte1);
end
//BYTE 0x12-0x15 image width
num = $fread(fbyte,fpre,0,4);
i = i + 4;
$fwrite(fnew,"%c",fbyte[0]);
$fwrite(fnew,"%c",fbyte[1]);
$fwrite(fnew,"%c",fbyte[2]);
$fwrite(fnew,"%c",fbyte[3]);
image_width = {fbyte[3],fbyte[2],fbyte[1],fbyte[0]};
$display("The total image width is %d\n",image_width) ;
#10;
//BYTE 0x16-0x19 image height
num = $fread(fbyte,fpre,0,4);
i = i + 4;
$fwrite(fnew,"%c",fbyte[0]);
$fwrite(fnew,"%c",fbyte[1]);
$fwrite(fnew,"%c",fbyte[2]);
$fwrite(fnew,"%c",fbyte[3]);
image_height = {fbyte[3],fbyte[2],fbyte[1],fbyte[0]};
#10;
$display("The total image width is %d\n",image_height) ;
#10;
//byte 0x20-0x36
while(i < 32'h36)
begin
num = $fread(fbyte1,fpre,0,1);
i = i + 1;
$fwrite(fnew,"%c",fbyte1);
end
//====================== PIXCEL ARRAY ======================
////BYTE 0x36 image height
while($feof(fpre) != 1)
begin
num = $fscanf(fpre,"%c",fbyte1);
num = $fscanf(fpre,"%c",fbyte2);
num = $fscanf(fpre,"%c",fbyte3);
$fwrite(fnew,"%c",fbyte3);// red
$fwrite(fnew,"%c",fbyte2);// green
$fwrite(fnew,"%c",fbyte1);// blue
end
$fclose(fpre);
$fclose(fnew);
$display("\n ============= file closed... ============= ") ;
#100;
$stop;
end
endmodule
- 图像变换演示：
- 例1：8*8 像素的BMP图像
[content_control]
[/content_control]
原图：
图4 8*8 BMP图像
交换红，蓝元素后的图像：
图5 处理后的8*8 BMP图像
-
- 例2：512*286风景图
[content_control]
[/content_control]
原图：
图6 512*286风景图
交换红，蓝元素后的图像：
图7 处理后的512*286风景图
-
- 例3：316*313雷娜图
[content_control]
[/content_control]
原图：
图8 316*313雷娜图
交换红，蓝元素后的图像：
图9 处理后的316*313雷娜图
3. 总结
本文通过一个简单的例子，使用Verilog文件操作对BMP文件中像素的红，蓝元素进行了替换，学习了BMP文件格式和简单的图像处理。在此基础上，感兴趣的同学可以进行扩展学习，例如对于图像宽度不是4字节对齐，需要考虑padding的情况如何进行处理；例如对于不是RGB24而是RGBA32（使用4个字节而不是3个字节来表示每个像素的色彩模型）的BMP文件如何进行相应的变换等。
