Quartus ROM IP 核仿真注意事项

Nikola 0 Comments

在FPGA开发中，会经常使用到ROM　IP核，特别是存储一些序列号、版本信息、加密信息时。ROM　IP核使用比较简单，但是利用Quartus软件下子程序Modelsim-Altera联合仿真时，按正常的使用流程却往往仿真不了。例如上节课学习7段译码显示的代码（注意这里将代码修改到易于仿真，将1s的显示间隔换成了10 个时钟周期）。下面按照一定的步骤逐步解决仿真中的各个问题。

1.仿真文件组织及仿真测试

module rom_7SEG #
(
    parameter SIM_DEBUG = "FALSE"
)
(
    input        inclk,  //50Mhz
    input        rst,
    output       DP,
    output [5:0] SEAT,
    output [6:0] SEVEN_SEG
);

reg  [26:0] div;
reg         f_s;
reg  [3:0]  seg_addr;

assign      DP = 1'b1;
assign      SEAT = 6'b11_1110;

localparam PARAM_1S =  (SIM_DEBUG == "FALSE") ? 49999999 : 9;
always@(posedge inclk or posedge rst)   //分频
if(rst)
begin
    div = 0;
    f_s = 0;
end
else
begin
    if(div == PARAM_1S)
    begin
        div = 0;
        f_s = 1'b1;
    end
    else
    begin
        div = div + 1;
        f_s = 0;
    end
end

always@(posedge inclk or posedge rst)  //地址计数
if(rst)
begin
    seg_addr = 0;
end
else
begin
    if(f_s)
        seg_addr = seg_addr + 1;
end

p1_rom  p1_rom_inst
(
    .address (seg_addr),
    .clock   (inclk),
    .q       (SEVEN_SEG) //ROM.q是8位输出，这里只用了低7位
);

endmodule



tb 文件如下：

`timescale 1ns/1ps
module tb();


reg inclk = 0;
always #5 inclk = ~inclk;

reg rst = 0;

initial
begin
    rst = 1;
    #20;
    rst = 0;

    #20000;
    $stop;
end
wire       DP;
wire [5:0] SEAT;
wire [6:0] SEVEN_SEG;

rom_7SEG  #(.SIM_DEBUG("TRUE"))
rom_7SEG_inst
(
    .inclk  (inclk),  //50Mhz
    .rst    (rst),
    .DP     (DP),
    .SEAT   (SEAT),
    .SEVEN_SEG(SEVEN_SEG)
);

endmodule



原本是一个非常简单的工程，也配置了ROM IP核以及对应的*.mif文件作为初始化文件，但是仿真不正常。ModelSim运行后得不到ROM里的数据，SEVEN_SEG的值无法显示，如图1中橙色信号所示：



图1

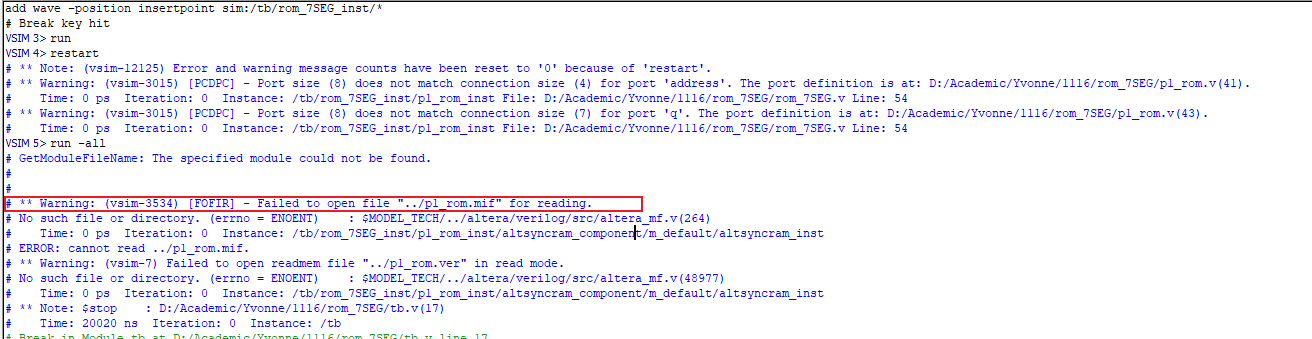

ModelSim控制台中能看到下面的提示信息，如图2所示，找不到 *.mif 文件（使用的软件版本：ModelSim Starter Edition 2020.1，Quartus Prime Version 20.1.1 Lite Edition）。

图2

2. 仿真结果分析

  • 找不到*.mif文件的原因

问题如仿真控制台中所说的，找不到*.mif文件，打开失败。这个ROM的配置在工程下载时是可以工作的，那怎么会在仿真时找不到文件呢？经过多次实验，最终发现最初生成ROM IP核时可用的*.mif文件路径是工程的主目录，如图3-图6所示。注意这个时候ROM IP核寻找*.mif文件的默认路径是 rom_7SEG\ 下，在这层目录寻找*.mif文件，所以相对的寻找地址是 ./p1_rom.mif 。

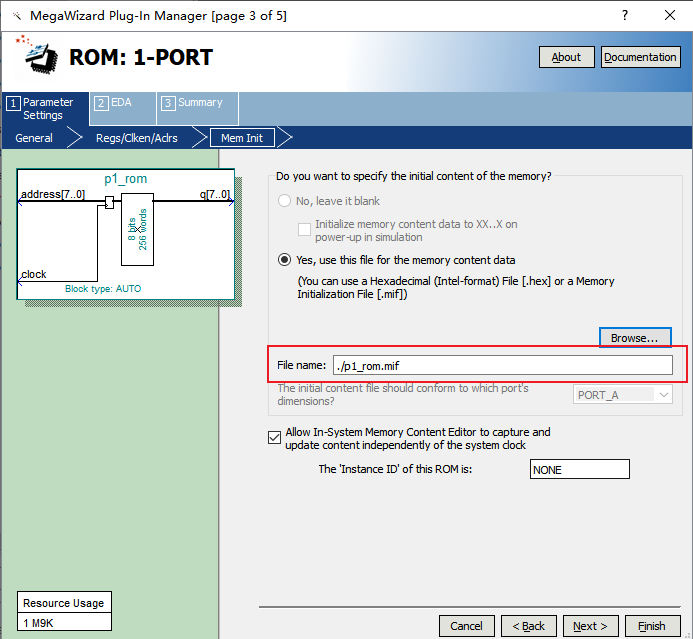

图3 ROM IP核中添加*.mif文件路径

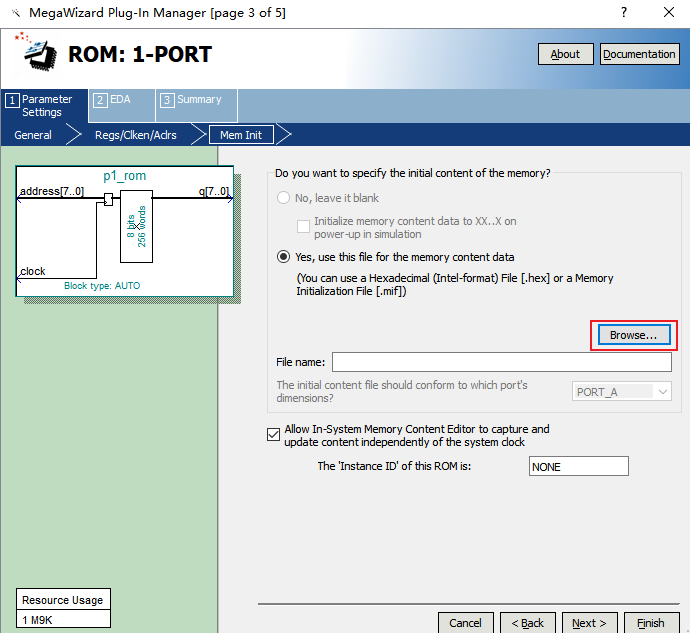

图4 初次生成ROM IP核，点击Browse添加*.mif文件

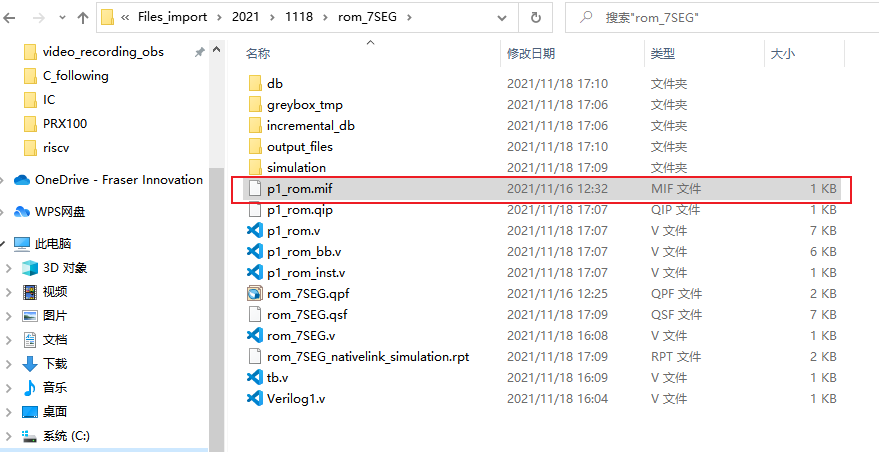

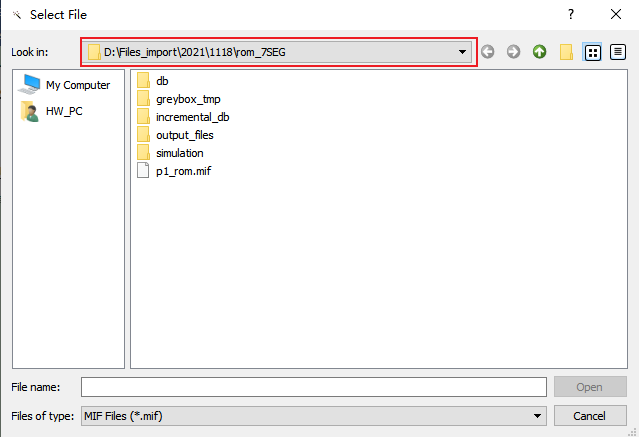

图5 *.mif文件所在路径



图6 访问*.mif文件的路径



此相对路径，是相对于Quartus 而言的，也就是相对于“ rom_7SEG.qpf”这个文件，是在同一层目录下。ModelSim 在遇到这个路径的时候，会将其当作相对于它自己（rom_7SEG_run_msim_rtl_verilog.do）路径的同一层目录，也是正确的。因为在仿真的时候，*.mif文件会被复制一份，放到rom_7SEG\simulation\modelsim路径下，如图7所示。

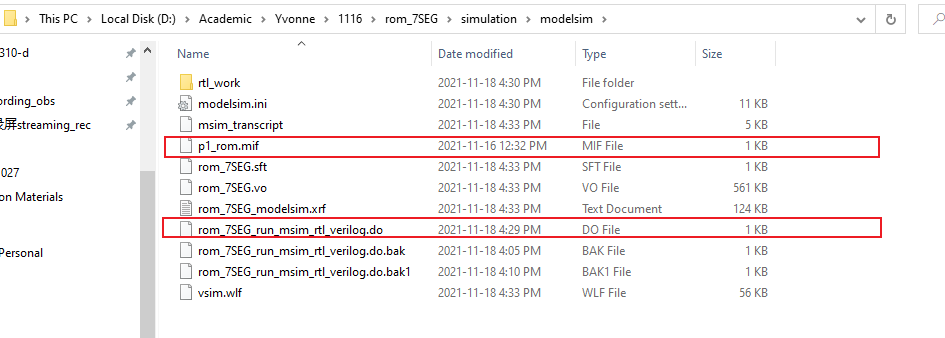

图7 *.mif和*.do文件出现在同一级目录下



但是，问题出现在Quartus 已经使用programmer工具下载后，需要再次修改ROM IP核时，注意这个时候打开ROM IP核添加*.mif文件的默认路径由 rom_7SEG\ 变成了 rom_7SEG\output_files 。如图8-图9所示。

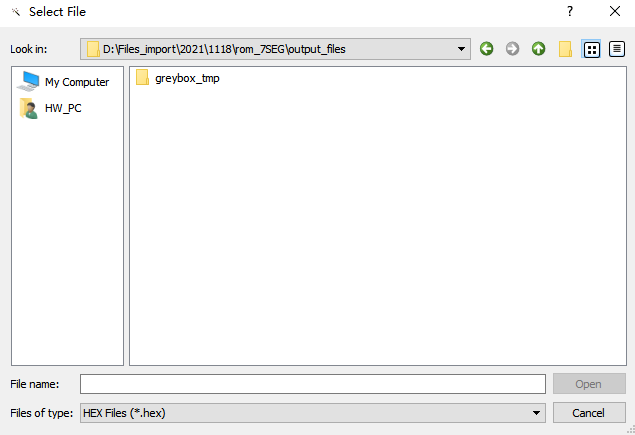

图8 使用programmer工具下载后，修改ROM IP核*.mif文件时打开的目录

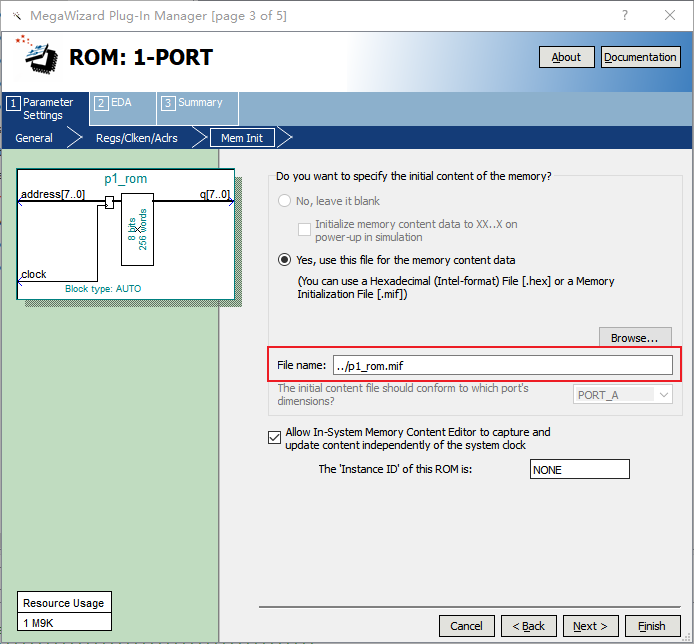

图9 相对路径已经改变



注意这里图9所示的*.mif寻址的相对路径已经改变，由 ./p1_rom.mif 变为 ../p1_rom.mif。 ./p1_rom.mif 表示在当前同一目录下，而 ../p1_rom.mif 表示转移到上一级目录。这个时候，*.mif文件路径还是 rom_7SEG\ 下。经过多次实验发现Quartus 使用programmer工具下载后，ROM IP核的当前路径由 rom_7SEG\ 变成了 rom_7SEG\output_files 。

同样的，这个相对路径，是相对于Quartus 而言，也就是相对于“output_files”这个文件夹，*.mif文件是在上一级目录下，rom_7SEG\ 。ModelSim仿真工具 在遇到这个路径(../p1_rom.mif)的时候，会将其当作相对于它自己（rom_7SEG_run_msim_rtl_verilog.do）路径的上一级目录，也就是 rom_7SEG\simulation\ 。然而在前文提及到在仿真的时候，*.mif文件会被复制一份，放到rom_7SEG\simulation\modelsim 路径下（如图7所示，和rom_7SEG_run_msim_rtl_verilog.do 路径的同一层目录），所以这次仿真时无法寻找到 *.mif 文件，因为路径 rom_7SEG\simulation\ 下没有*.mif文件，如图10所示。

图7 *.mif和*.do文件出现在同一级目录下

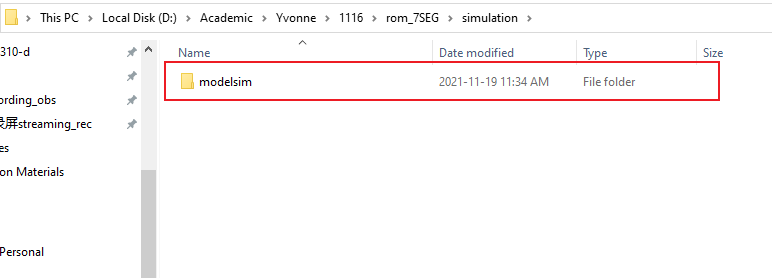

图10 rom_7SEG\simulation\ 下没有*.mif文件



从上述中可以看出，如果需要在使用programmer工具下载后更改ROM IP核的*.mif文件，需要对Quartus和ModelSim的相对路径进行匹配。



3.针对路径匹配的解决办法

  • 让ModelSim 按照相对路径也能找到*.mif文件。按上图的配置，则只需要把*.mif所在文件夹复制到rom_test_run_msim_rtl_verilog.do的上层目录 rom_7SEG\simulation\ 。

上述方法确实可以解决路径匹配的问题，但是仿真目录下的文件可能在重新设置仿真后被删除，也就需要在每次仿真前都手动将*.mif文件移动，比较麻烦。那么可以进一步探究这个问题出现的原因吗？

前文说到过Quartus 和ModelSim的相对路径路径不匹配的问题是出现在使用programmer工具下载后更改ROM IP核的*.mif文件时，在使用programmer工具下载前，修改ROM IP核的*.mif文件后仿真，是不会有找不到*.mif文件的错误出现的。可见问题出现在使用programmer工具下载后。下面在使用programmer工具下载后，用Quartus自带控制台，将Quartus 的路径手动匹配。也就是说，可以在使用programmer工具下载后，修改ROM IP核的*.mif文件，并且使仿真和综合下载都不发生错误。

这里要介绍一个新的语言：Tcl，读作 tickle 。这门语言通常被嵌入到应用程序中，用于脚本化应用程序，GUI（Graphical User Interface）和测试。Quartus中有专门的Tcl 解析器，提供了一个可编写脚本的接口。

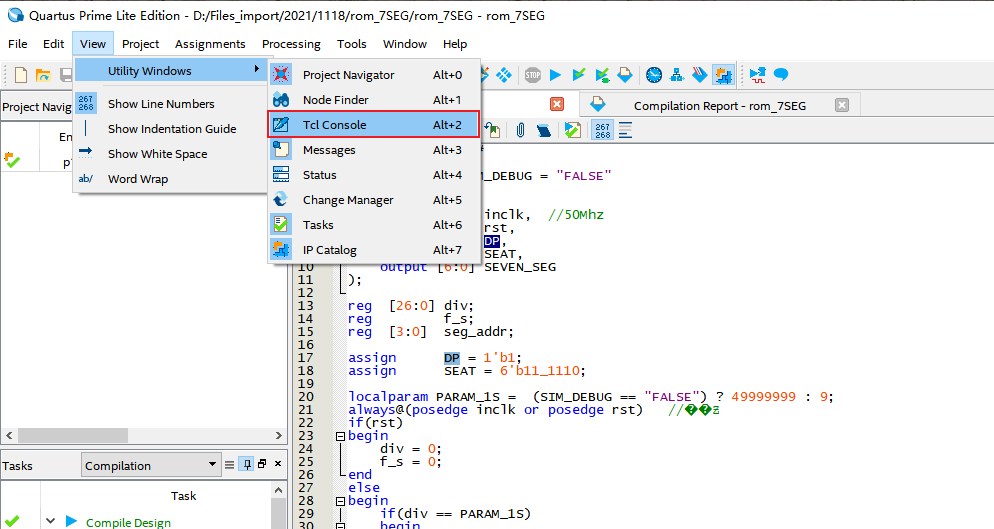

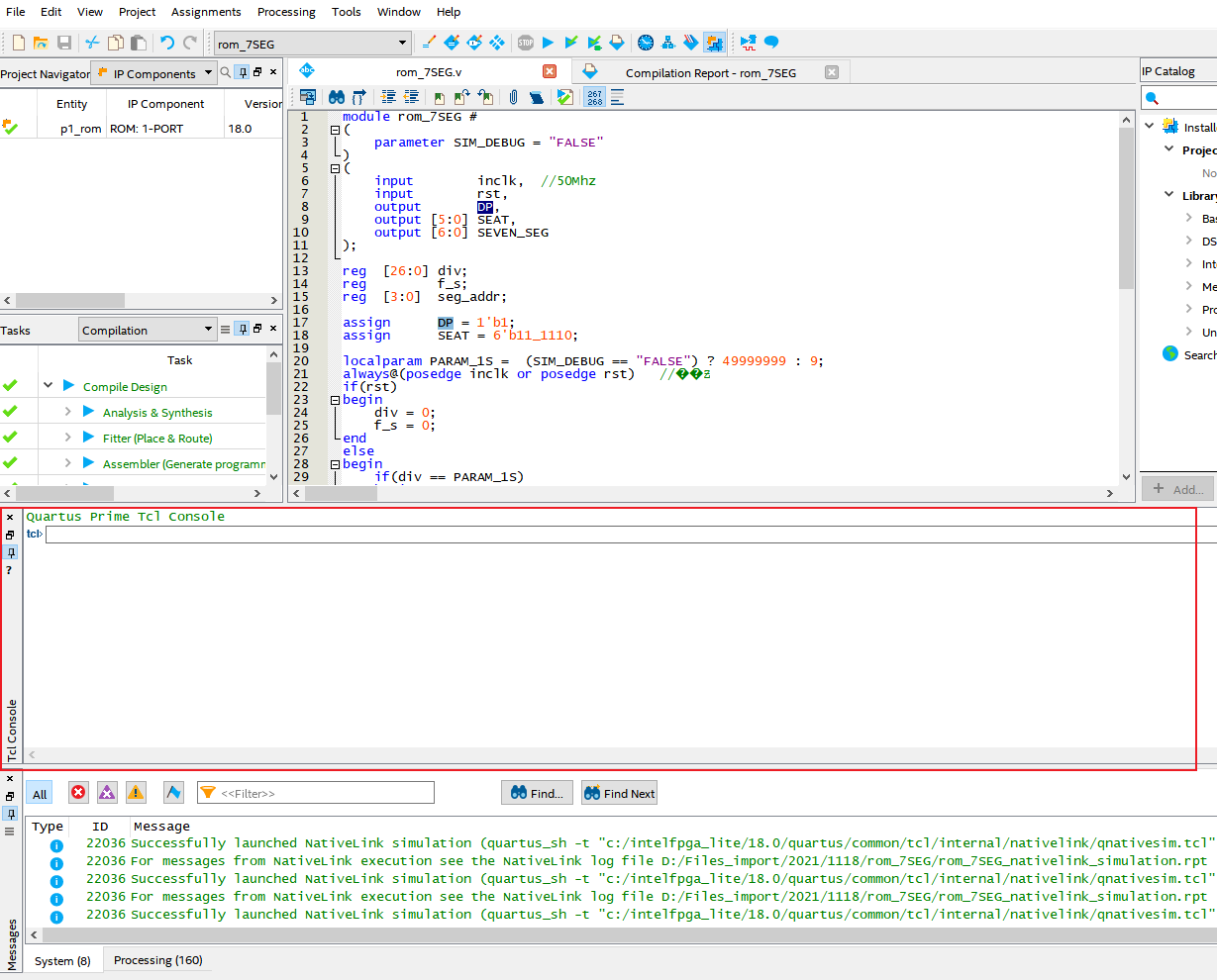

点击Quartus界面的View –> Utility Windows –> Tcl Console，即可调出Tcl控制台，如图11-图12所示。

图11 Tcl控制台



图12 Tcl控制台

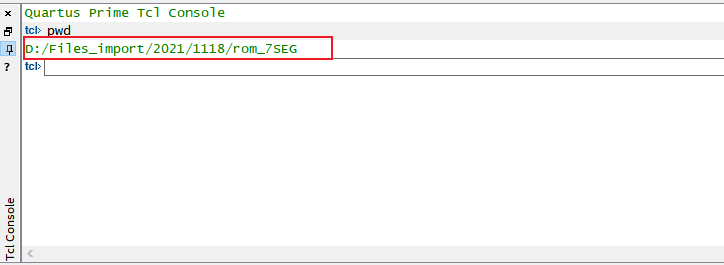

在Tcl控制台中输入 pwd （表示打印出当前的工作目录），会显示出当前的工作目录，可以看到在打开Programmer工具之前的工作目录是 rom_7SEG/，如图13所示。

图13 需要的工程路径

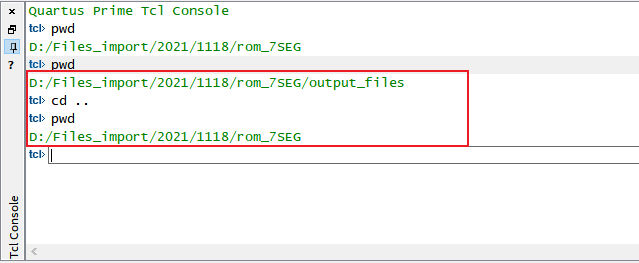

在打开Programmer工具后，当前的工作路径换成了rom_7SEG/output_files。可以在Tcl控制台处，使用 cd ..  指令退回到上一级主工作目录下，rom_7SEG/ ，并再次用 pwd 验证，如图14所示。在换成主工作目录后，即可以修改ROM IP核的*.mif文件，这个时候*.mif寻址的相对路径是 ./p1_rom.mif 这个时候再进行仿真，就不会出现找不到*.mif文件的错误了。

图14 在打开Programmer工具后当前的文件夹

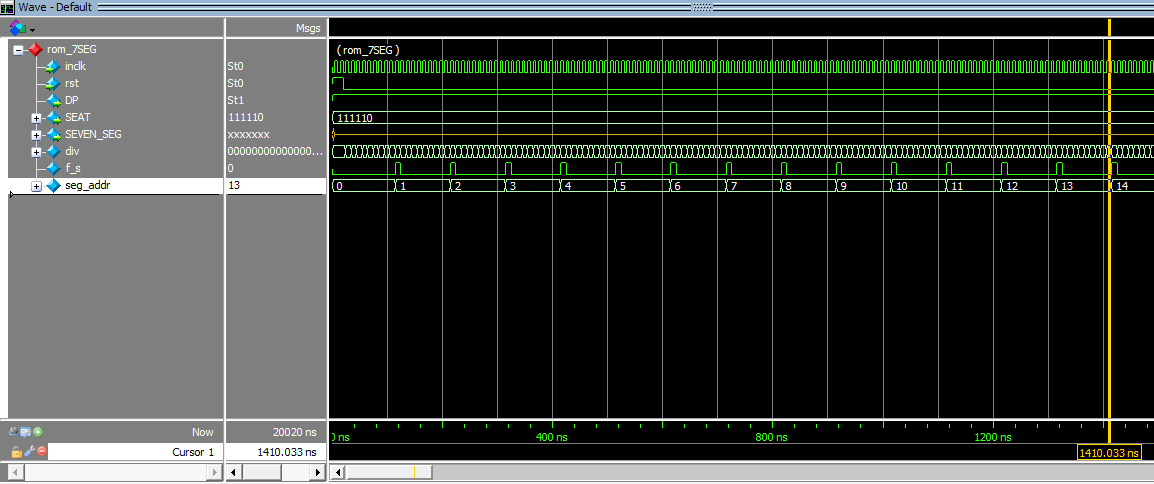

在解决了上述ROM IP核*.mif文件路径匹配的问题后，仿真不再出现错误，但是SEVEN_SEG仍然没有结果，如图15所示。

图15 SEVEN_SEG没有仿真结果



注意观察仿真控制台的信息，有警告如图16所示。

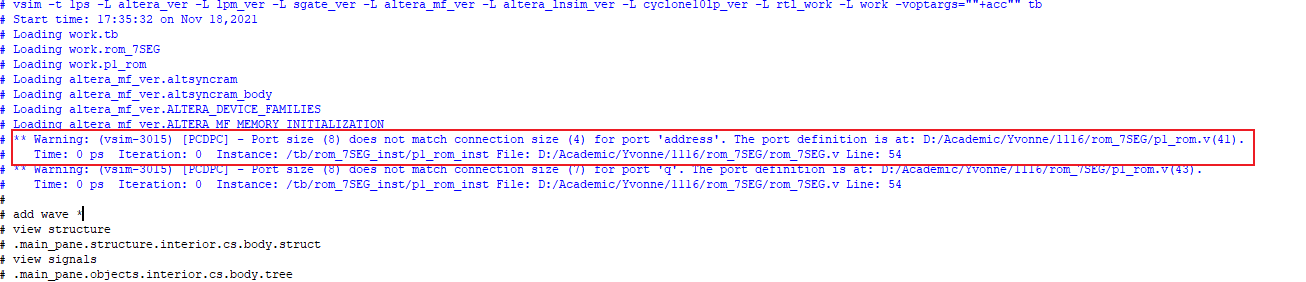

图16 ModelSim警告

图13所示警告是指在例化p1_rom IP核时，seg_addr和 address长度不匹配。



4.仿真中其他问题的解决方法

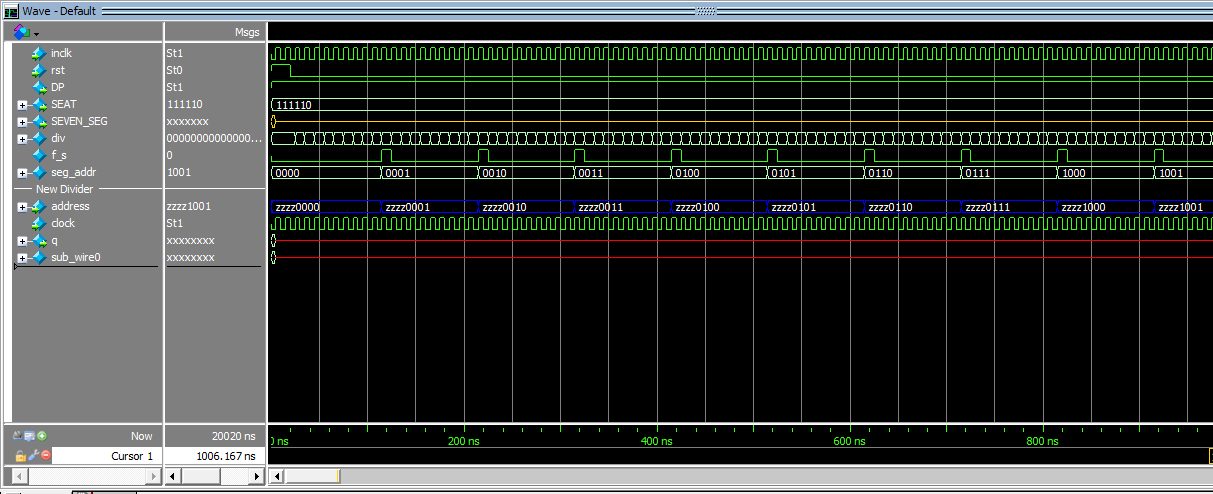

进一步仿真发现，IP核相关的信号如图17所示，可以看出地址之间出现了 Z 信号的传递，这个与图13中出现的警告是一致的。分析代码后，看出因为seg_addr是4-bit，ROM IP核的address是8-bit，所以在例化ROM IP核的时候出现了错误。

图17 查看ROM IP核细节



将下面的代码做出修改。
p1_rom  p1_rom_inst
(
    .address (seg_addr),
    .clock   (inclk),
    .q       (SEVEN_SEG) //ROM.q是8位输出，这里只用了低7位
);



修改后的代码如下所示：
p1_rom  p1_rom_inst
(
    .address ({4'b0000, seg_addr}),
    .clock   (inclk),
    .q       (SEVEN_SEG) //ROM.q是8位输出，这里只用了低7位
);

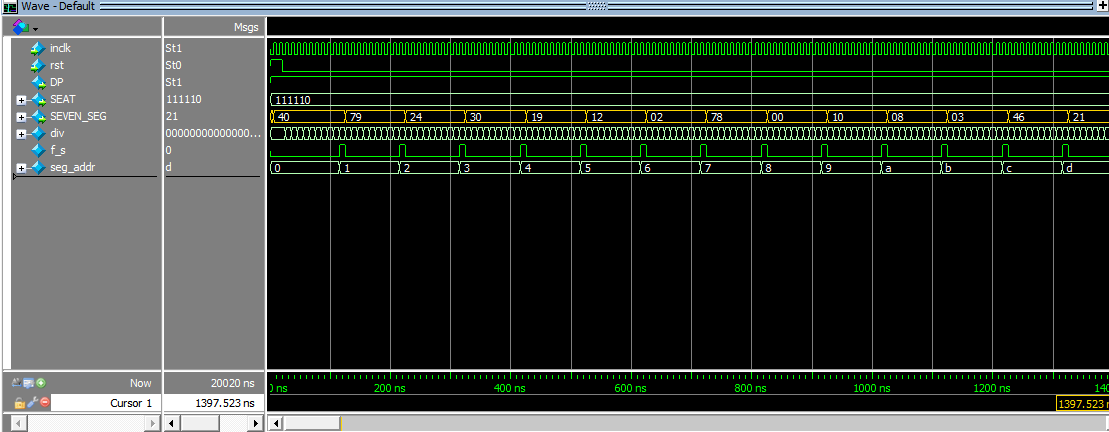

修改后，仿真即正确，正确的仿真图如图18所示：

图18 正确的仿真图



5. 仿真总结

经过上述步骤中发现问题，分析问题和解决问题的过程，这里不仅仅解决了具体的问题，而且提供了解决问题的方法。之后遇到同类问题（RAM的配置，例化端口不匹配等）时都可以按照这个方法来解决。
