1.

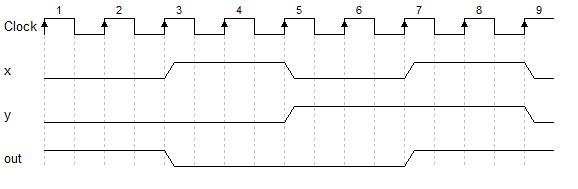

根据下图给出的波形图，构建输出输出out的逻辑表达式。
module top_module (
input x,
input y,
output out
);
// 使用assign语句实现
endmodule
2.
对100-bit的输入向量in做以下操作：
- 判断in的每bit是否与左边相邻的bit都为1，即输出in[x] AND in[x+1] 的结果。因为in[99]没有左边相邻的bit，所以输出out_and为99-bit
- 判断in的每bit是否与右边相邻的bit任意为1，即输出in[x] OR in[x-1] 的结果，因为in[0]没有右边相邻的bit，所以输出out_or为99-bit
- 判断in的每bit是否与左边相邻的bit不相同，即输出in[x] XOR in[x-1] 的结果，定义in[99]左边的相邻bit为in[0]，输出100-bit的out_xor
module top_module(
input [99:0] in,
output [98:0] out_and,
output [99:1] out_or,
output [99:0] out_xor );
//使用assign语句实现
endmodule
对于接下来的问题，都是和时序电路相关，参考时序电路的基础Verilog 时钟的使用及触发器模型 。
3.
实现时序电路中常见的D触发器， 触发器应由 clk 的上升沿触发。
module top_module (
input clk,
input d,
output reg q
);
// always @ (posedge clk)...
endmodule
4.
如果问题3中的d和q都是8-bit的向量，实现D 触发器，触发器应由 clk 的上升沿触发。
module top_module (
input clk,
input [7:0] d,
output reg [7:0] q
);
// always @ (posedge clk)...
endmodule
5.
在问题4的基础上，添加一个高电平有效同步复位的 D 触发器。 触发器应由 clk 的上升沿触发。
module top_module (
input clk,
input reset, //高电平有效同步复位
input [7:0] d,
output reg [7:0] q
);
endmodule
6.
修改问题5中的触发条件为clk时钟的下降沿触发，并且在reset信号为高电平时，将q复位成0x39，而不是0。
module top_module (
input clk,
input reset, //高电平有效同步复位
input [7:0] d,
output reg [7:0] q
);
endmodule
7.
将问题5中的高电平有效同步复位的 D 触发器修改为高电平异步复位D触发器，触发器应由 clk 的上升沿触发。
module top_module (
input clk,
input areset, //高电平有效异步复位
input [7:0] d,
output reg [7:0] q
);
endmodule
8.
实现16-bit的D触发器，复位条件为低电平同步复位信号，注意这里添加了一个2-bit的byte_en：byte_en[0]控制q[7:0]，byte_en[1]控制q[15:8]。触发器应由 clk 的上升沿触发。
module top_module (
input clk,
input resetn,
input [1:0] byteena,
input [15:0] d,
output reg [15:0] q
);
endmodule
参考代码：
[content_control]
[/content_control]
9.

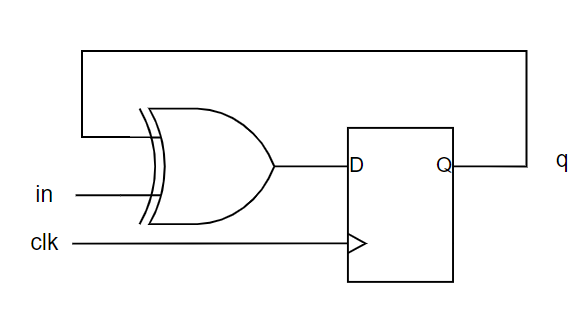

实现以下电路，触发器应由 clk 的上升沿触发。
module top_module (
input clk,
input in,
output reg q
);
endmodule
10.
实现以下电路，触发器应由 clk 的上升沿触发。
module top_module (
input clk,
input x,
output z
);
endmodule
11.

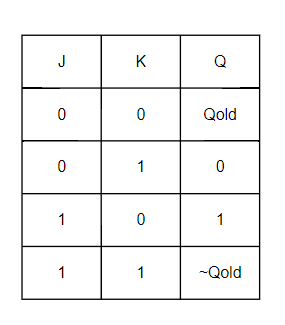

使用D触发器构建J-K触发器，注意Qold是Q在时钟上升沿到来之前的值，触发器应由 clk 的上升沿触发。
module top_module (
input clk,
input j,
input k,
output Q);
endmodule
12.

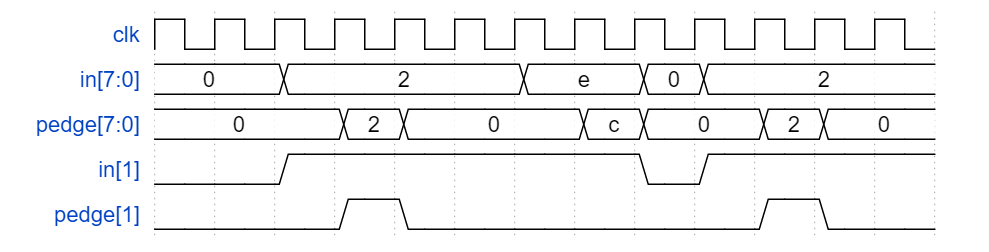

检测输入8-bit向量in的每一bit何时从一个时钟周期的 0 变为下一个时钟周期的 1（上升沿检测）。下图特意列出了in[1] 和 pedge[1] 波形来说明。pedge是输出的8-bit向量。注意pedge对每个上升沿只维持了一个时钟周期。触发器应由 clk 的上升沿触发。
module top_module (
input clk,
input [7:0] in,
output [7:0] pedge
);
endmodule
参考代码：
[content_control]
[/content_control]
13.

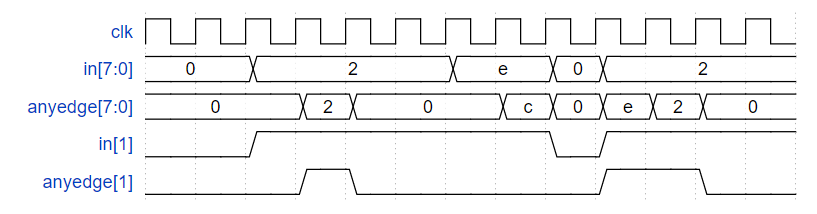

在问题12的基础上，将检查上升沿的输出8-bit向量pedge换成检查任意边沿（上升沿或是下降沿）的8-bit向量anyedge，如下图所示。触发器应由 clk 的上升沿触发。
module top_module (
input clk,
input [7:0] in,
output [7:0] anyedge
);
endmodule
14.

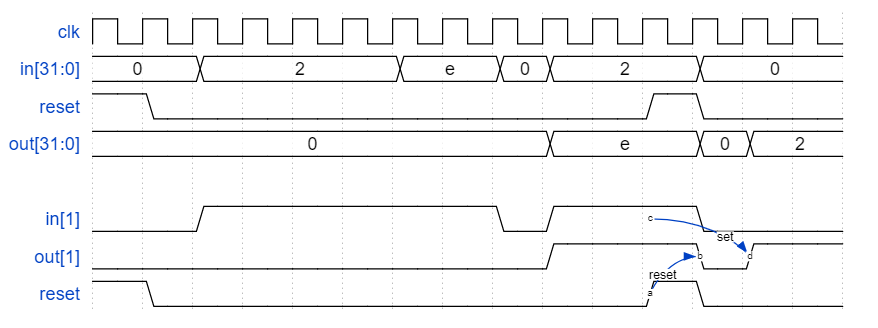

检测输入32-bit向量in的每一bit何时从一个时钟周期的 1 变为下一个时钟周期的 0（下降沿检测）。如果没有高电平同步复位信号reset，对应的输出向量out会一直挂起，如下图所示。触发器应由 clk 的上升沿触发。
module top_module (
input clk,
input reset,
input [31:0] in,
output [31:0] out
);
endmodule
参考代码：
[content_control]
[/content_control]
15.

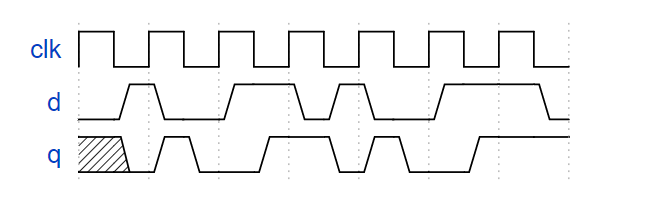

双边沿触发器在Verilog中不存在相应的模型，不过可以通过巧妙的使用单边沿触发器实现。双边沿触发器的波形图如下所示：
module top_module (
input clk,
input d,
output q
);
endmodule
参考代码：
[content_control]
[/content_control]
对应视频：
