1.
时序电路下实现一个带有高电平同步复位信号（复位到0）的4-bit counter， 触发器应由 clk 的上升沿触发，每个时钟的上升沿，计数器加1，加到15之后，再加1计数器回0。
module top_module (
input clk,
input reset,
output reg [3:0] q
);
endmodule
2.
时序电路下实现一个带有高电平同步复位信号（复位到0），从 0 到 9 计数的十进制计数器（4-bit counter），加到9之后，再加1时，计数器回0，循环往复。计数器并不是总是在每个时钟周期递增，当en信号为高时，计数器才能在时钟上升沿增加1。
module top_module (
input clk,
input en,
input reset,
output reg [3:0] q);
endmodule
3.
时序电路下实现一个高电平异步复位信号（复位到0）的4-bit的移位寄存器（右移）。要点如下：
- areset：高电平异步复位信号
- load：高电平时将data赋值给移位寄存器
- ena：高电平时开始向右移位，并在最左边填入0。
- q：4-bit 移位寄存器
- 注意：load的优先级高于ena
module top_module(
input clk,
input areset,
input load,
input ena,
input [3:0] data,
output reg [3:0] q
);
endmodule
4.
时序电路下实现循环移动（rotate）99-bit寄存器，即可以向左也可以向右循环移动。循环移动不丢失寄存器的任意位。要点如下：
- load：高电平时将data赋值给移位寄存器
- q：99-bit 循环移动寄存器
- ena[1:0]控制循环移动的方向：
- 2’b01：每次向右循环移动1-bit
- 2’b10：每次向左循环移动1-bit
- 2’b00或2’b11不做任何操作
- 注意：load优先级高于ena
module top_module(
input clk,
input load,
input [1:0] ena,
input [99:0] data,
output reg [99:0] q
);
endmodule
5.
在问题3中右移位过程中高位补0也叫做逻辑右移（logical shift right），对于算术右移（arithmetic shift right）来说，高位应该补充符号位。在时序电路下实现一个64-bit的算术移位寄存器。要点如下：
- load：高电平时将data赋值给移位寄存器
- ena：选择是否需要移位
- q：64-bit移位寄存器
- amount：选择算术移位方向和位数：
- 2’b00：左移1-bit
- 2’b01：左移8-bit
- 2’b10：右移1-bit
- 2’b11：右移8-bit
module top_module(
input clk,
input load,
input ena,
input [1:0] amount,
input [63:0] data,
output reg [63:0] q
);
endmodule
参考代码：
[content_control]
[/content_control]
6.

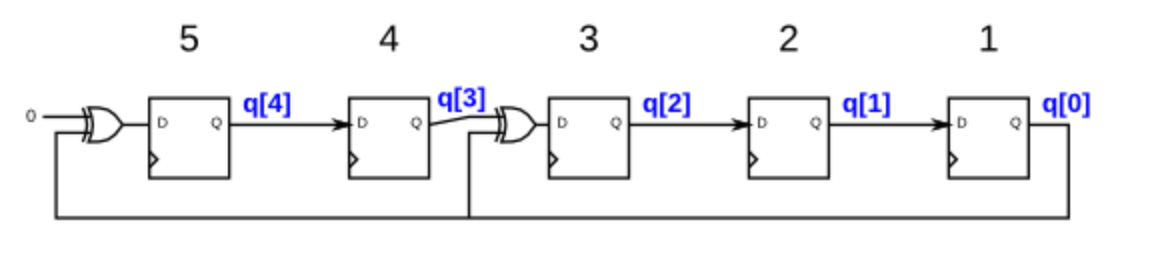

实现线性反馈移位寄存器（LFSR， Linear Feedback Shift Register）。LFSR是在移位寄存器的基础上添加了一些XOR门。这些添加XOR门，影响下一个状态的bit位叫做抽头（tap），如下图所示，tap在5和3（注意tap的位置一般从1开始）。这里bit 5虽然有tap，但是XOR门其中的一个输入是0（也就相当于没有XOR门）。代码实现要点如下：
- reset：高电平同步复位信号，将q复位到5’h1
- 注意q[4:0]是5-bit移位寄存器（不是q[5:1]）
module top_module(
input clk,
input reset,
output reg [4:0] q
);
endmodule
参考代码：
[content_control]
[/content_control]
7.

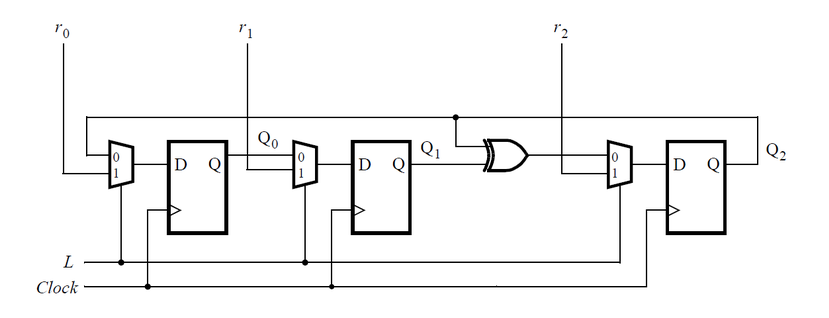

实现带有多路复用器（MUX）的LFSR，如下图所示：注意代码中提供的r和Q是[2:0]，图中画的是从低位到高位。
module top_module (
input [2:0] r,
input L,
input clk,
output reg [2:0] Q
);
endmodule
参考代码:
[content_control]
[/content_control]
8.
在问题6的基础上，实现一个在位置 32、22、2 和 1 有tap的32-bit LFSR。
module top_module(
input clk,
input reset, // 高电平同步复位，将q复位到32'h1
output reg [31:0] q
);
endmodule
参考代码：
[content_control]
[/content_control]
9.
实现下图所示移位寄存器。注意resetn是低电平同步复位信号。
module top_module (
input clk,
input resetn,
input in,
output out
);
endmodule
参考代码：
[content_control]
[/content_control]
10.
实现一个3-1 查找表，要点如下：
- 模块内有一个8-bit寄存器Q [7:0]，在enable信号为高的时候，不断左移，输入S补充空出来的位（低位不是补0）。
- 输入A，B，C选择Q对应的索引，比如输入A，B，C分别为1，0，1，那么对应输出的Z应该为Q[3’b101] = Q[5]
module top_module (
input clk,
input enable,
input S,
input A, B, C,
output Z
);
endmodule
参考代码：
[content_control]
[/content_control]
对应视频：
