Xilinx7系列FPGA SRL16E原语

Yvonne 2 Comments

文章 Xilinx专用设计代码风格中提到从FPGA器件特征角度出发，尽可能的多使用已经存在的芯片结构，来优化资源的利用。本文将介绍Xilinx 7系列FPGA中原语 SRL16E的结构背景和使用。SRL16E原语调用的是移位寄存器，而移位寄存器位于FPGA中的配置逻辑块（CLB，Configurable Logic Block），本文将先简单介绍CLB。



1. 7系列FPGA中配置逻辑块（CLB）简介

CLB（Configurable Logic Block）是7系列FPGA的基本内部结构。一般来说，设计工程师不需要考虑 CLB 资源的逻辑分配，因为智能的综合器会自动实现。 但是了解CLB的特点可以帮助工程师在设计RTL时更有效的使用FPGA器件资源，包括CLB中查找表（LUT，Look-up table）的不同功能、进位（carry）传递的物理方向、可用触发器（flip-flop）的数量，分布和触发器的可用性，高效的移位寄存器等。由于CLB相关的特点过于复杂，本文将专注于介绍CLB中移位寄存器的特点。

一个CLB块包括两个SLICE。7系列FPGA中有两种SLICE，分别为SLICEL和SLICEM。SLICEL大约是SLICEM数量的两倍左右，以FII-PRX100-D所使用的7A100T芯片为例，其中SLICEM有4750个，SLICEL有11100个。所以CLB有两种SLICE组合：SLICEL + SLICEL，SLICEL + SLICEM。相较于SLICEL，SLICEM中的LUT可以用于distributed 64-bit RAM或是32-bit 移位寄存器（一个SRL32可以分为两个SRL16），注意移位寄存器不需要使用SLICEM中的触发器。在Vivado工程综合后，选中SYSTHESIS，点击菜单Window -> Device，即可以观察到如图1，图2所示的界面，找到FPGA主体CLB区。

图1 打开Device



图2 CLB

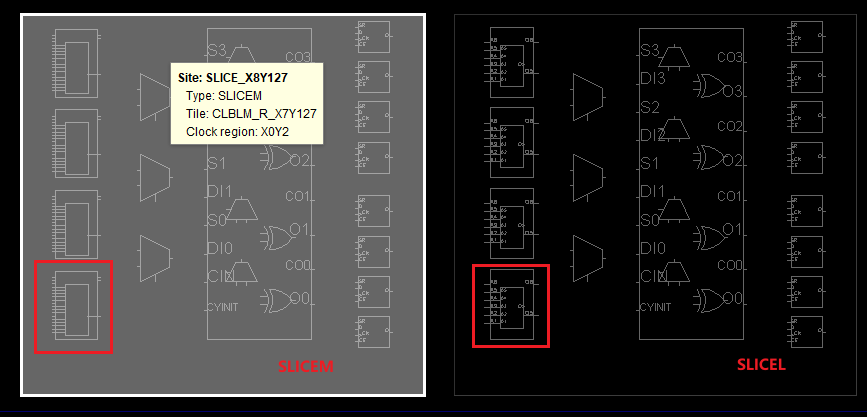

SLICEM和SLICEL的位置示意如图3所示，左边的SLICE是SLICEM，右边的SLICE是SLICEL。可以看出两个SLICE的组成基本一致：8个D触发器，一些逻辑门，MUX和四个LUT6。但是注意从图3中也可以看出，SLICEM中的LUT6的接口更多，SLICEL中LUT6的接口比较少。



图3 SLICEM和SLICEL



2. SRL16E原语用法

本文主要介绍移位寄存器中SRL16E原语的用法，7系列FPGA中移位寄存器的原语只有SRL16E和SRLC32E两种。在学会SRL16E原语的用法后，很容易触类旁通理解SRLC32E原语的用法。

SRL16E原语的端口示意图如图4所示：

图4 SRL16E原语示意图

相关的端口解释如表1所示。

表1：

端口 输入/输出 位宽 描述
CE 输入  1 高电平有效时钟使能
CLK 输入  1 移位寄存器的时钟
D 输入  1 数据输入
Q 输出  1 数据输出
A0 输入  1 A0-A3的值确定移位寄存器的深度，深度=8*A3 + 4*A2 + 2*A1 + A0 + 1，例A3-A0为4’b1100，移位寄存器的深度为13
A1 输入  1
A2 输入  1
A3 输入  1



表1中的端口具体含义需要结合图5理解SRL16E的原理。为了简化理解，这里将CE上拉，也就是说时钟永远是有效的。可以看出，A3-A0是选择输出Q的位置，图5中所示A3-A0是4’b1001，那么移位寄存器的值从D端输入，到Q端输出会需要延迟10个时钟周期，如图7所示（如果A3-A0 是4’b0000，那么需要1个时钟周期的D端到Q端延时）。移位寄存器的特点是最后输出的Q端会反馈给第一个触发器的D端，如图6所示。注意，在使用SRL16E原语时，移位寄存器中的初始值为INIT，16-bit宽，如果没有明确指出，默认为0。INIT值会作为初始值装载在对应移位寄存器的D端口，举例说明如果INIT值为16’b1100_0110_1001_0001，因为只选择到了第10个移位寄存器，所以参与移位的值只有10’b10_1001_0001，之后D端的值只随着移位寄存器的时钟节拍不断移位。

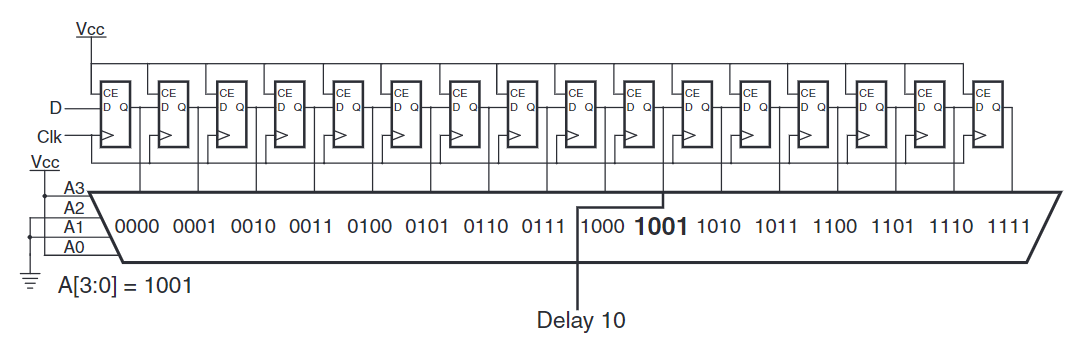

图5 SRL16E原理示意图

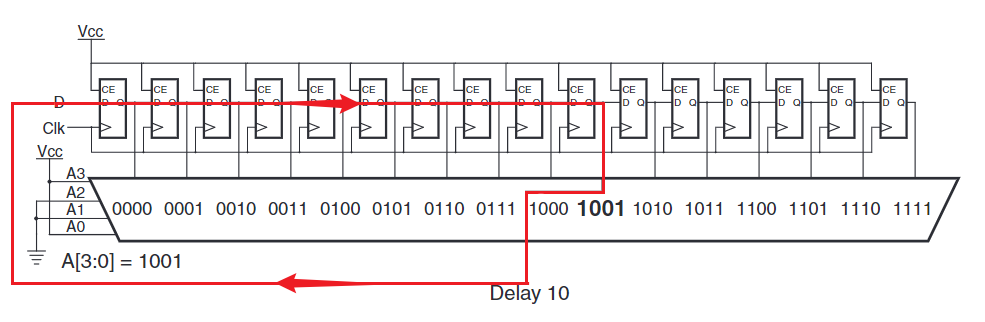

图6 SRL16E内部移位寄存器连接示意图

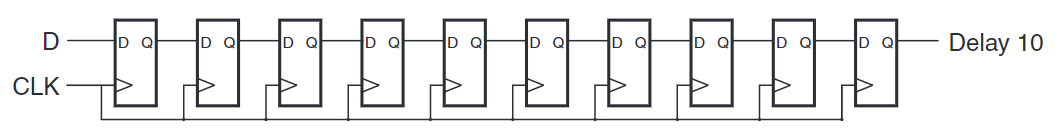

图7 当A3-A0为4’b1001



SRL16E原语的例化如下所示：

// SRL16E: 16-bit shift register LUT with clock enable operating
// on posedge of clock (Mapped to a SliceM LUT6)
// 7 Series

SRL16E #(
    .INIT(16'h2300) // Initial Value of Shift Register
) SRL16E_inst (
    .Q(Q),       // SRL data output
    .A0(A0),     // Select[0] input
    .A1(A1),     // Select[1] input
    .A2(A2),     // Select[2] input
    .A3(A3),     // Select[3] input
    .CE(CE),     // Clock enable input
    .CLK(CLK),   // Clock input
    .D(D)        // SRL data input
);
// End of SRL16E_inst instantiation



3. 使用SRL16E原语实例

例：使用SRL16E原语做一个8分频器。

实现代码如下：

`timescale 1ns / 1ps
module  top #
(
    parameter [31:0] N = 8
)
(
    input  clk,
    output clk_out
);

localparam DIV_COE =  { {(N/2){1'b0}}, {(N/2){1'b1}} };
wire [3:0] a = N - 1;
SRL16E #(
    .INIT(DIV_COE) 			// Initial Value of Shift Register
) SRL16E_inst (
    .Q(clk_out),       		// SRL data output
    .A0(a[0]),
    .A1(a[1]),
    .A2(a[2]),
    .A3(a[3]),
    .CE(1'b1),     			// Clock enable input
    .CLK(clk),   			// Clock input
    .D(clk_out)        		// SRL data input
);

endmodule

其中clk是原时钟，clk_out是经过8分频后的时钟。



仿真工程比较简单，只需要提供实体程序一个时钟即可，如下所示：

`timescale 1ns / 1ps


module tb(

    );
    reg clk = 0;
    wire flag;

    always #5 clk = ~clk;


    top top_inst(
    .clk(clk),
    .clk_out(flag)
    );

endmodule



仿真波形如下所示：

图8  8分频仿真波形

在实体文件中，对于分频系数采用了参数化的设计，但是注意：如果只使用一个SRL16E原语，最大可实现的分频是16分频，并且只能实现偶数分频。如果需要奇数分频，参见文章verilog 奇数，偶数分频逻辑。如果只需要做偶数分频的话，可以对比简单的时钟使能分频（使用多个触发器），使用移位寄存器分频（SRL16E）的好处是不需要使用触发器，资源使用极少，如图9所示，如上文提到SLICEM中的移位寄存器不需要使用额外的触发器。

图9   SRL16E资源使用

为了进行直观的对比，使用时钟使能分频的实例如下所示：

`timescale 1ns / 1ps



module top(
    input clk,
    output reg clk_out= 0
    );


    reg[1:0] div_8 = 0;

    always @ (posedge clk)
    begin
        if(&div_8)
            div_8 <= 0;
        div_8 <= div_8 + 1;
    end



    always @ (*)
        if(div_8 == 3)
            clk_out = ~clk_out;
        else
            clk_out = clk_out;
endmodule

综合后使用的FPGA资源如下图所示：

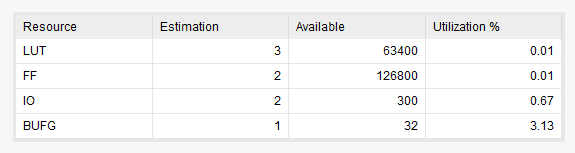

图10（1） 时钟使能分频资源使用

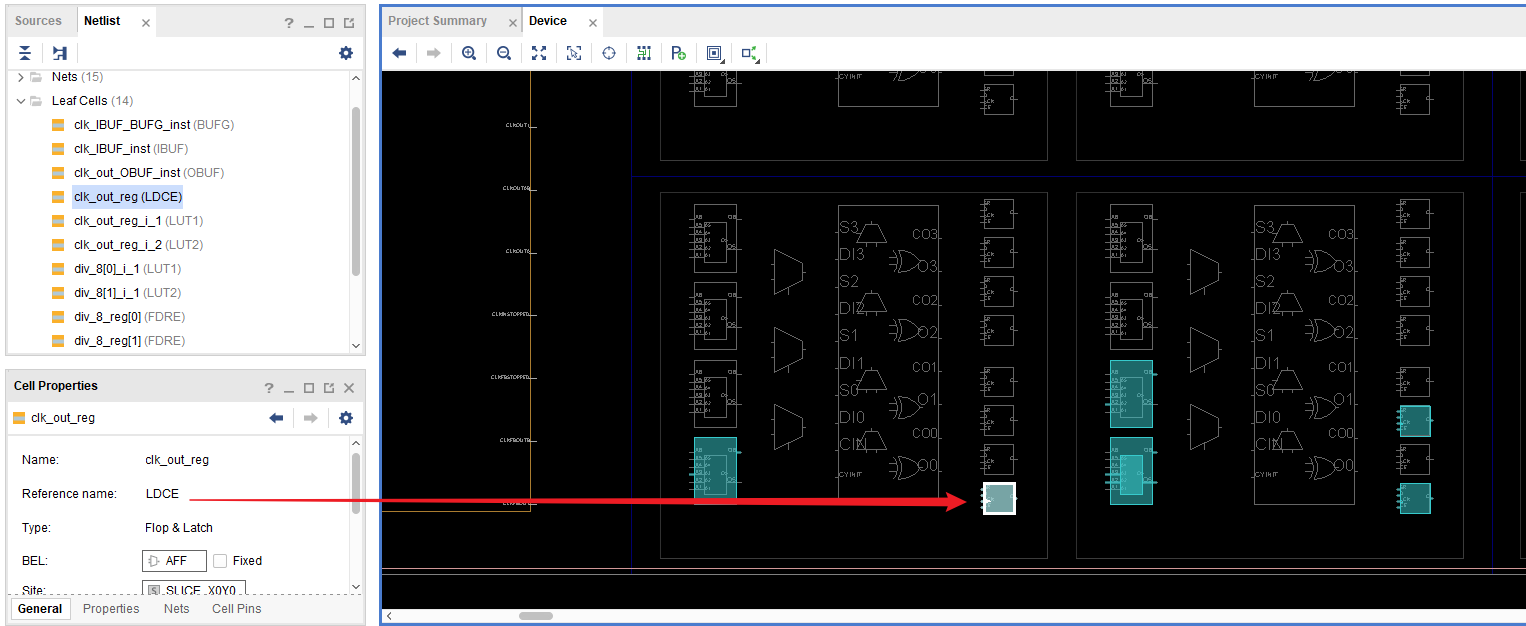

注意8分频理论上需要3个触发器，之所以图10中只显示出了2个触发器，是因为代码综合后生成了一个latch + 2个触发器。latch使用了一个触发器的资源，只不过在综合的时候，没有报告出来，在布线中，可以看到，如下图所示：

图10（2） 布线后资源情况

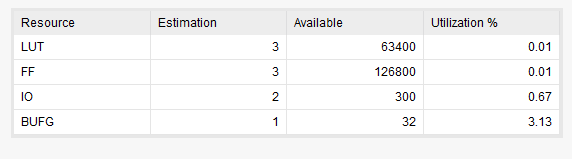

如果需要实现16分频，那么使用时钟使能分频使用的资源会更多，如下图所示：

图11   16分频时钟使能分频资源使用



然而，由于16分频仍然可以由一个SRL16E原语实现，所以使用移位寄存器的资源没有改变，如下图所示：

图12   16分频SRL16E资源使用



由此可见，SRL16E在时钟分频上优化利用FPGA资源，在资源紧张的情况下，应当作为首选实现方法。

4. 扩展讨论

EDA工具会自动将简单的延迟转换为 SRL16E 原语。但是除此之外，设计工程师应该将不直接使用延迟的工程，巧妙的利用SRL16E实现。下面列举了一些移位寄存器的应用：

  • 作为随机数生成器， 如LFSR（Linear Feedback Shift Register，线性反馈移位寄存器）， Pseudo-Random Noise Generator等
  • 线性帧同步器（Serial Frame Synchronizer），将一整个帧存储在移位寄存器中，并对帧内每一位数据测试起始位和结束位Pattern
  • 使用累加器代替加法树（Adder Tree）实现运行平均值（running average）。运行平均值是一个简单的具有平滑或低通响应FIR滤波器
  • 脉冲产生器和时钟分频器，由于实现的移位寄存器都在一个SLICE中，并且都是使用同一时钟，时钟偏斜（skew，偏斜指时钟在因为途径寄存器不同或是负载不同，导致到达时间的空间变化）不会发生，而且可以支持超过350 MHz的时钟频率
  • 简易FIFO
Posted in FPGA, FPGA, FPGA 教材教案, FPGA硬件资源, Verilog, Verilog, Vivado, Vivado, 元器件, 开发工具, 开发工具, 开发语言, 教材与教案, 文章, 编程语言, 资料区
Tagged , , , , ,

2 Comments

  1. 8班王飞飞

    老师您好，在阅读本篇文章时，有几点疑问请老师解答：
    1、文中有一句话“使用移位寄存器（SRL16E）分频的好处是不需要使用触发器，资源使用极少”，图9 SRL16E资源使用的表中也确实没有出现FF（触发器）的资源使用数据。可是移位寄存器（SRL16E）本身是由16个D触发器（也就是FF）组成的，对吗？是否可以理解为单纯使用SRL16E自身的FF资源就可以实现分频需求，同时SRL16E的FF资源如果不使用的话，也是一种浪费，这样理解对吗？
    2、下方使用“时钟使能分频”实现8或者16分频的方式中，图10、图11中展示的FF资源使用情况，都少计算了一个clk_out 寄存器，仅仅统计的div_8的2bit（2个寄存器）、div_16的3bit(3个寄存器)，是否应该加上clk_out寄存器呢？

    • William

      1. 你的理解是正确的。

      2. 之所以8分频只使用了2个触发器是因为代码综合后生成了一个latch + 2个触发器。latch使用了一个触发器的资源，只不过在综合的时候，没有报告出来，在布线中，可以看到，如下图所示：
      latch

      同学学习课程非常仔细，给你点赞！
