Verilog 语法练习(8)状态机

1.

用两段式或三段式状态机代码描述实现下图摩尔状态机。要点如下:

  • areset:高电平异步复位信号,将状态复位到B
  • 状态机内有两个状态:A,B。A = 0,B = 1

完善下列代码:

module top_module(
    input clk,
    input areset,
    input in,
    output out
);

    parameter A=0, B=1;
    reg state, next_state;

    //状态机第一段
    //always @(posedge clk, posedge areset)...


    //状态机第二段
    //always @(*)...


    //输出
    //assign out = (state == ...);

endmodule



参考代码:

[content_control]

solution_1.txt

[/content_control]

仿真testbench:

[content_control]

tb1.txt

[/content_control]



2.

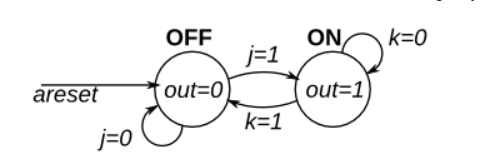

用两段式或三段式状态机代码描述实现下图摩尔状态机。要点如下:

  • areset:高电平异步复位信号,将状态复位到OFF
  • 注意有两个输入j和k
  • 状态机内有两个状态:OFF,ON。OFF= 0,ON = 1

完善下列代码:

module top_module(
    input clk,
    input areset,
    input j,
    input k,
    output out
);

    parameter OFF=0, ON=1;
    reg state, next_state;

    //状态机第一段
    //always @(posedge clk, posedge areset)..

    //状态机第二段
    //always @(*)..

    //输出
    //assign out = (state == ...);

endmodule



参考代码:

[content_control]

solution_2.txt

[/content_control]

仿真testbench:

[content_control]

tb2.txt

[/content_control]

3.

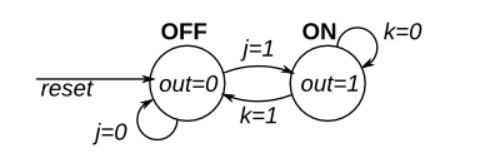

将问题2中的高电平异步复位改为高电平同步复位信号,如下图所示:

完善下列代码:

module top_module(
    input clk,
    input reset,
    input j,
    input k,
    output out
);

    parameter OFF=0, ON=1;
    reg state, next_state;

    //状态机第一段
    //always @(posedge clk)..

    //状态机第二段
    //always @(*)..

    //输出
    //assign out = (state == ...);

endmodule



4.

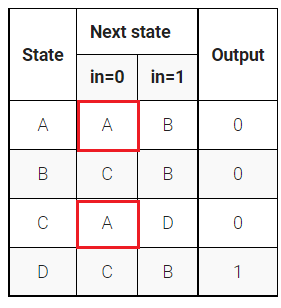

根据下表,仅实现此状态机的状态转移逻辑和输出逻辑(都为组合逻辑部分)。 给定当前状态(state),根据状态转移表计算 next_state 和 output(out)。

注意使用下列状态编码: A=2’b00,B=2’b01,C=2’b10,D=2’b11

module top_module(
    input in,
    input [1:0] state,
    output [1:0] next_state,
    output out
);

    parameter A=0, B=1, C=2, D=3;

    //实现状态转移逻辑

    //实现输出逻辑

endmodule



参考代码:

[content_control]

solution_4.txt

[/content_control]

仿真testbench:

[content_control]

tb4.txt

[/content_control]



5.

在问题4的基础上,完成这个状态机(补充状态机的状态触发器),注意添加上高电平同步复位信号reset。

module top_module(
    input clk,
    input in,
    input reset,
    output out
);


endmodule



参考代码:

[content_control]

solution_5.txt

[/content_control]



6.

状态机中常用独热码(one-hot code)编码状态,比如: A=4’b0001,B=4’b0010,C=4’b0100,D=4’b1000,尝试用独热码编码状态重新实现问题4。

举例说明如下:考虑Next state为A可能实现的路径有两条:

  • State是A,in = 0
  • State是C,in = 0

因为next_state中A的状态只需要关系bit 0,所以next_state(A) = next_state[0]

所以得到Next State为A的情况是:assign next_state[0] = state[0] & (~in) | state[2] & (~in);

根据以上的分析,完善以下代码:

module top_module(
    input in,
    input [3:0] state,
    output [3:0] next_state,
    output out
);

    // A状态转移逻辑
    assign next_state[0] = state[0]&(~in) | state[2]&(~in);

    // 输出
    assign out = ...

endmodule



参考代码:

[content_control]

solution_6.txt

[/content_control]

仿真testbench:

[content_control]

tb6.txt

[/content_control]

7.

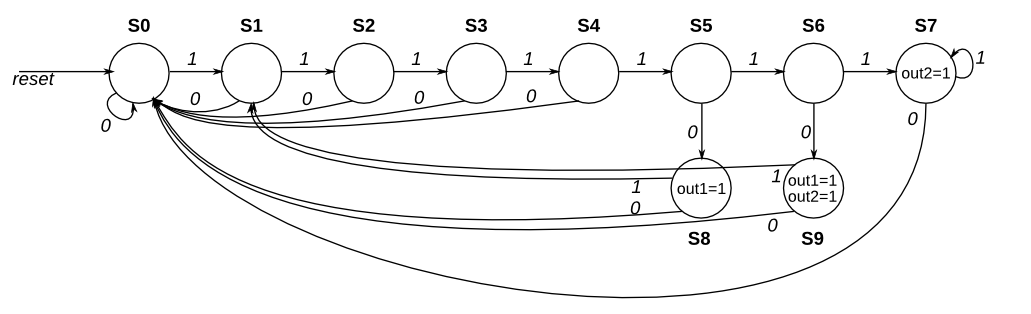

参考问题6,用独热码(one-hot code)编码状态实现下图状态的状态转移逻辑和输出逻辑(都为组合逻辑部分)。

完善以下代码:



module top_module(
    input in,
    input [9:0] state,
    output [9:0] next_state,
    output out1,
    output out2
);

    // A状态转移逻辑
    assign next_state[0] = ...


    // 输出
    assign out1 = ...
    assign out2 = ...
endmodule



参考代码:

[content_control]

solution_7.txt

[/content_control]

[content_control]

tb7.txt

[/content_control]



8.(简单检测帧起始)

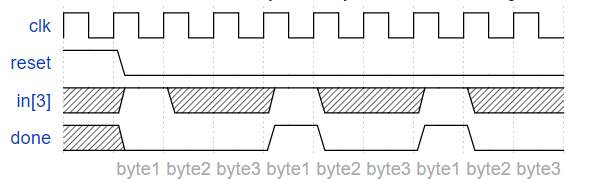

实现一个抓取完整3个字节数据段(每抓取完整的3个byte,输入一个单时钟周期脉冲的done信号)的带有高电平同步复位信号状态机。检查该数据段初始字节(byte 1)特点如下:在8-bit输入向量in中,in[3]为1。示例波形图如下所示:

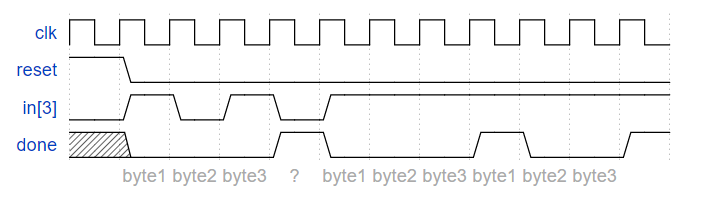

如果有错误发生,重新抓捕初始字节

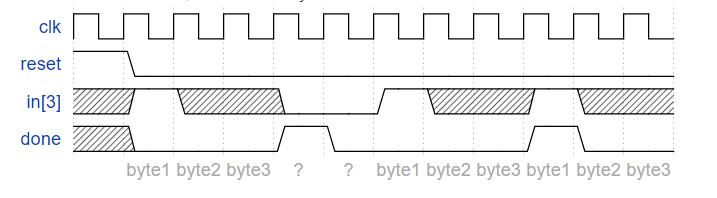

重叠序列出现时,比如在byte 1和byte 3中in[3]出现多次高电平时,输出done信号只跟随第一次出现的高电平,也就是说,忽略重叠序列。如下图所示:



完善以下代码:

module top_module(
    input clk,
    input [7:0] in,
    input reset,
    output done
);


endmodule



参考代码:

[content_control]

solution_8.txt

solution_8_2.txt

[/content_control]

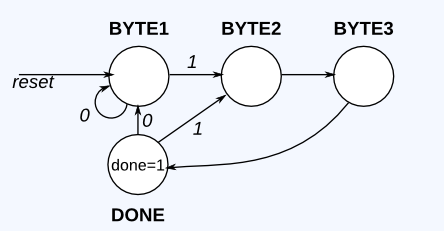

参考状态转移图:

[content_control]

[/content_control]

仿真testbench:

[content_control]

tb8.txt

[/content_control]

9.

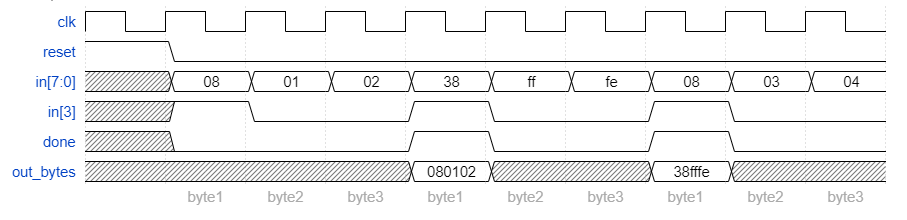

将问题8中抓取到的3个字节的数据都保存下来,与done信号一起同步输出,如下图所示:

module top_module(
    input clk,
    input [7:0] in,
    input reset,
    output [23:0] out_bytes,
    output done
);

    // 问题8中的状态机可以重复使用

endmodule



参考代码:

[content_control]

solution_9.txt

solution_9_1.txt

[/content_control]

仿真testbench:

[content_control]

tb9.txt

[/content_control]



对应视频:

Posted in FPGA, FPGA 教材教案, FPGA习题库, 教材与教案, 文章

2 Comments

  1. 马建+11班

    第一题:
    module top_module(
    //input
    clk,areset,in,
    //output
    out
    );

    `define A 0
    `define B 1

    //input
    input clk;
    input areset;
    input in;

    //output
    output out;

    wire out;
    reg out_pre;

    reg state,next_state;

    //state machine
    always @(posedge clk or posedge areset)
    begin
    if(areset)
    state <= `B;
    else
    state <= next_state;
    end

    always @(*)
    begin
    next_state = state;
    out_pre = out;

    case(state)
    `A : begin
    if(in == 1'b0)
    begin
    next_state = `B;
    out_pre = 1'b0;
    end
    else
    begin
    out_pre = 1'b1;
    next_state = `A;
    end
    end
    `B : begin
    if(in == 1'b0)
    begin
    out_pre = 1'b1;
    next_state = `A;
    end
    else
    begin
    out_pre = 1'b0;
    next_state = `B;
    end
    end
    default:begin
    end
    endcase
    end

    assign out = out_pre;

    endmodule

  2. 马建+11班

    第二题:
    module top_module2(
    //input
    clk,areset,j,k,

    //output
    out
    );

    //input
    input clk;
    input areset;
    input j;
    input k;

    output out;

    parameter OFF = 0, ON = 1;

    reg state,next_state;

    wire out;
    reg out_pre;

    //state machine

    always @(posedge clk or posedge areset)
    begin
    if(areset)
    state <= OFF;
    else
    state <= next_state;
    end

    always @(*)
    begin
    next_state = state;
    out_pre = out;
    case(state)
    ON : begin
    if(k == 1'b1)
    begin
    out_pre = 1'b1;
    next_state = OFF;
    end
    else
    begin
    out_pre = 1'b0;
    next_state = ON;
    end
    end
    OFF : begin
    if(j == 1'b1)
    begin
    out_pre = 1'b0;
    next_state = ON;
    end
    else
    begin
    out_pre = 1'b1;
    next_state = OFF;
    end
    end
    default:begin
    end
    endcase
